水中用アルミエンドキャップ

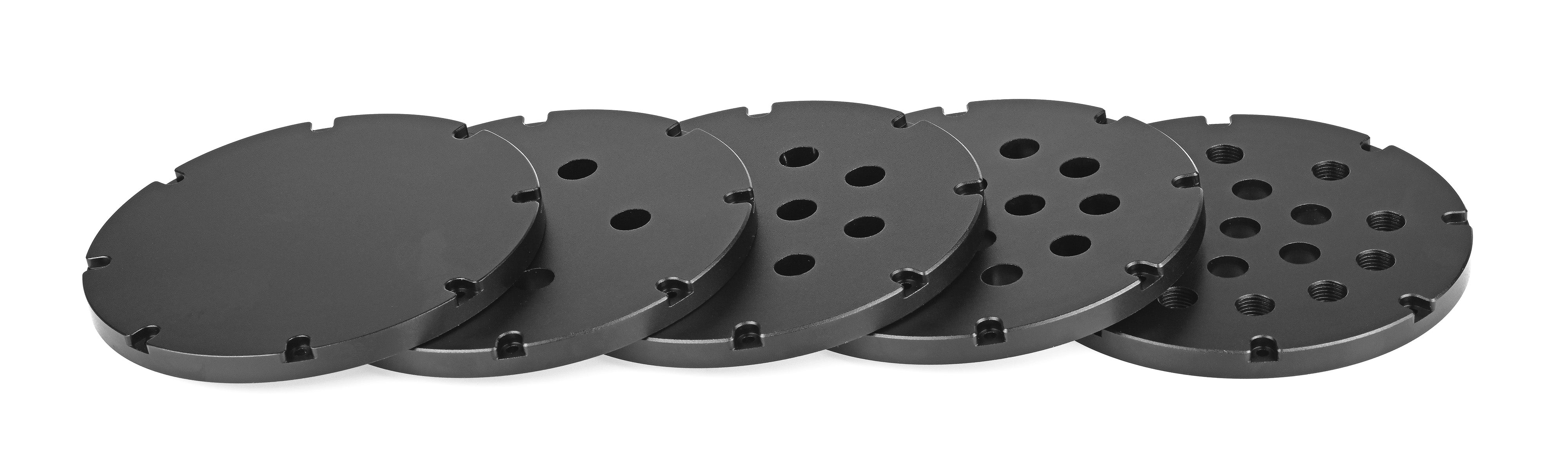

各Blu-Subエンドキャップは、ご使用条件に合わせて受注後に穴あけ加工されます。標準の穴パターンを複数ご用意しているほか、完全カスタムの穴レイアウトにも対応しています。すべての標準およびカスタムレイアウトは、高精度の貫通穴として加工されます。唯一の例外は115 mmの18穴モデルで、11個のM10ねじ穴と7個のM10貫通穴を備えています。カスタムでねじ穴レイアウトを指定することはできません（貫通穴のみ対応）。

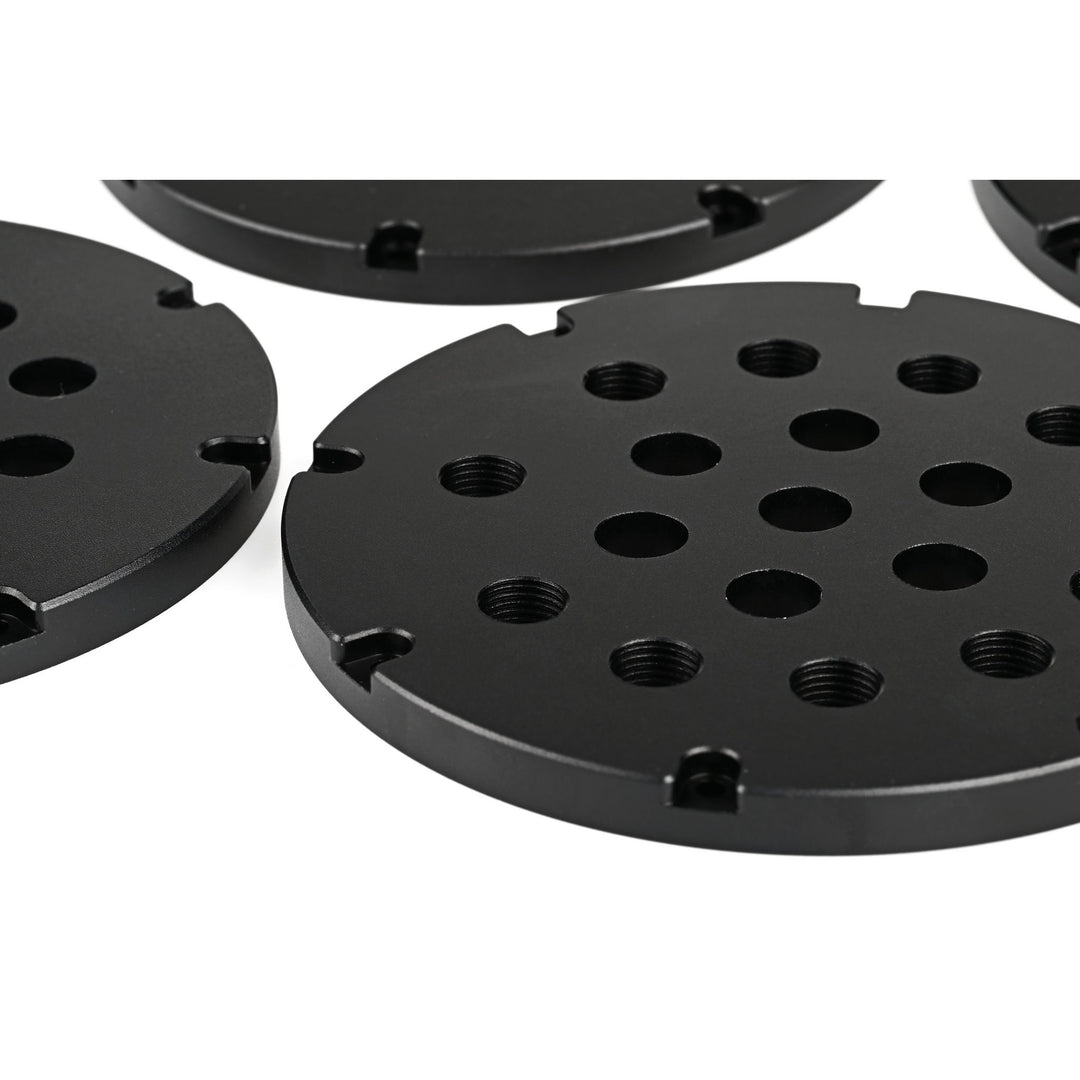

ねじ穴を使用することで、貫通タイプに必要な裏側ナットを使用せずに貫通デバイスを取り付けることができます。これは特にコンパクトな18穴デザインで重要であり、周囲のねじ穴によりナット分のクリアランスを確保せずに、部品を端部に近い位置に取り付けることが可能になります。

穴あけはアルマイト処理後に行われるため、内側の加工面は生地のアルミが露出し、黒色仕上げはなくなります。ただし、これがシール性能に影響することはありません。適切に密封された状態では水に接触しないためです。また、すべての穴はケーブルペネトレータ、ブランクプラグ、センサー、または継手で密閉される必要があるため、外観上も問題はありません。

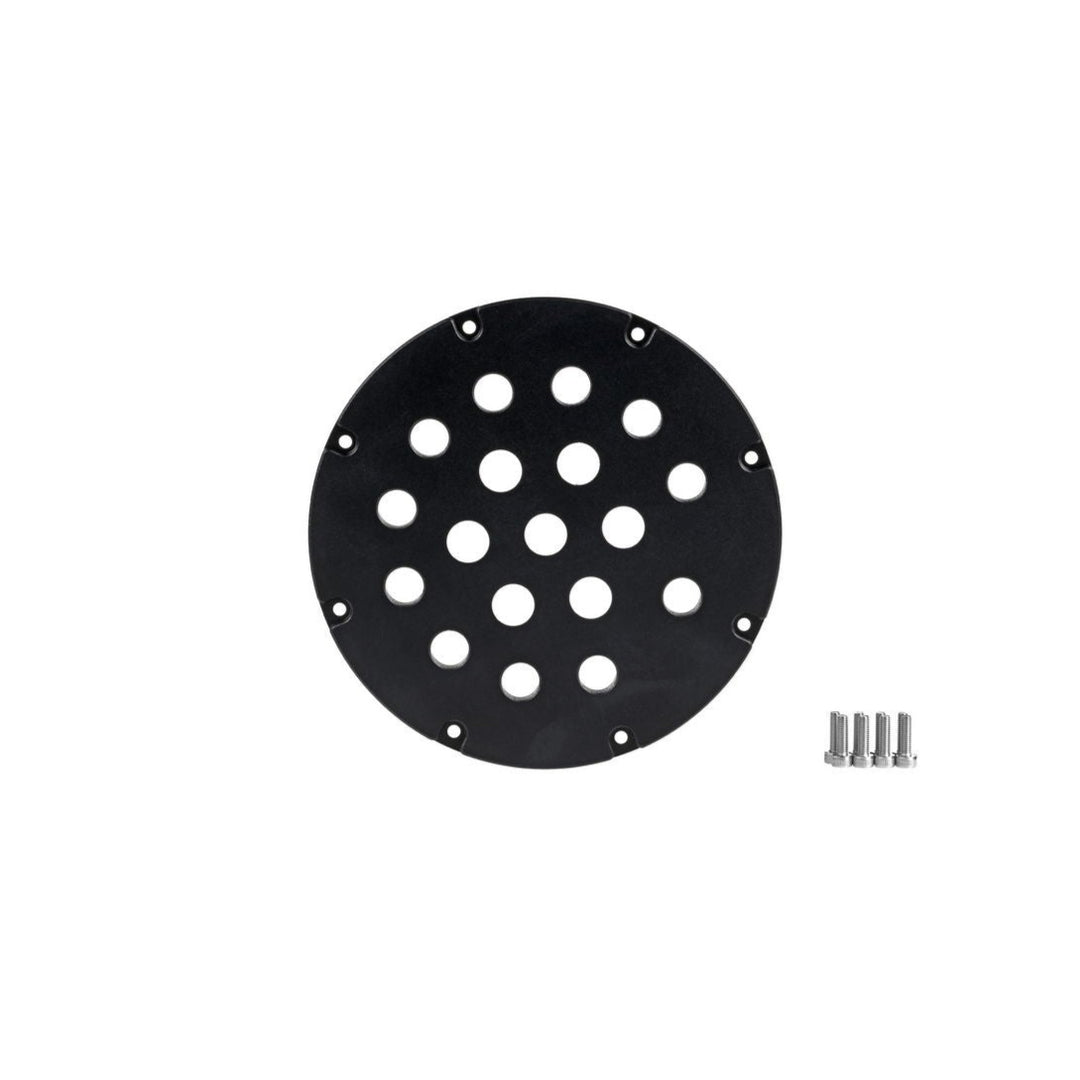

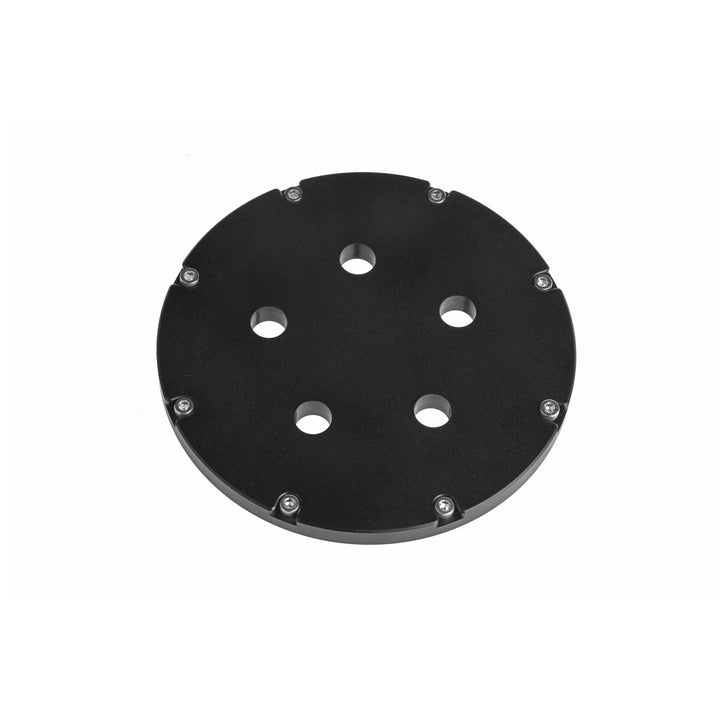

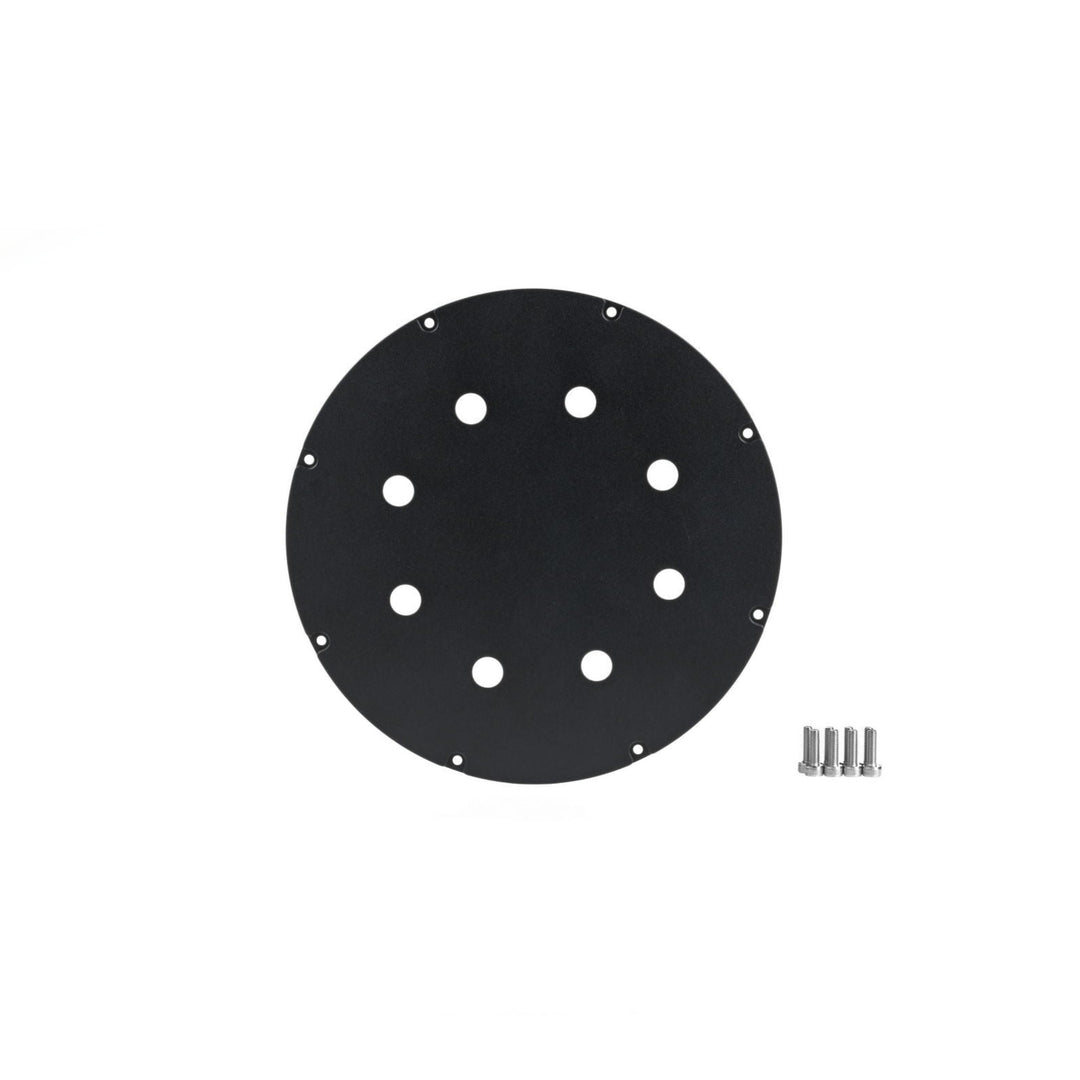

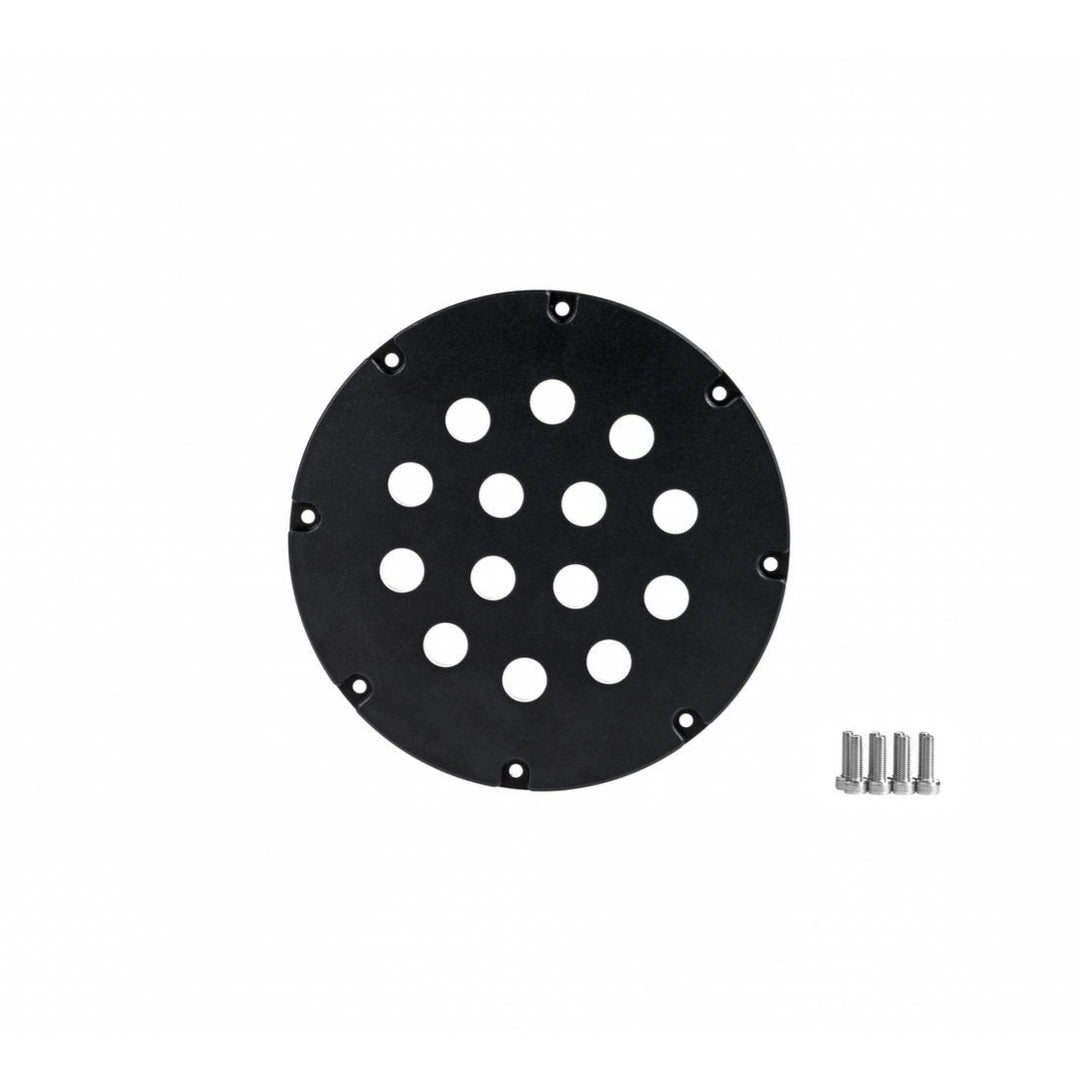

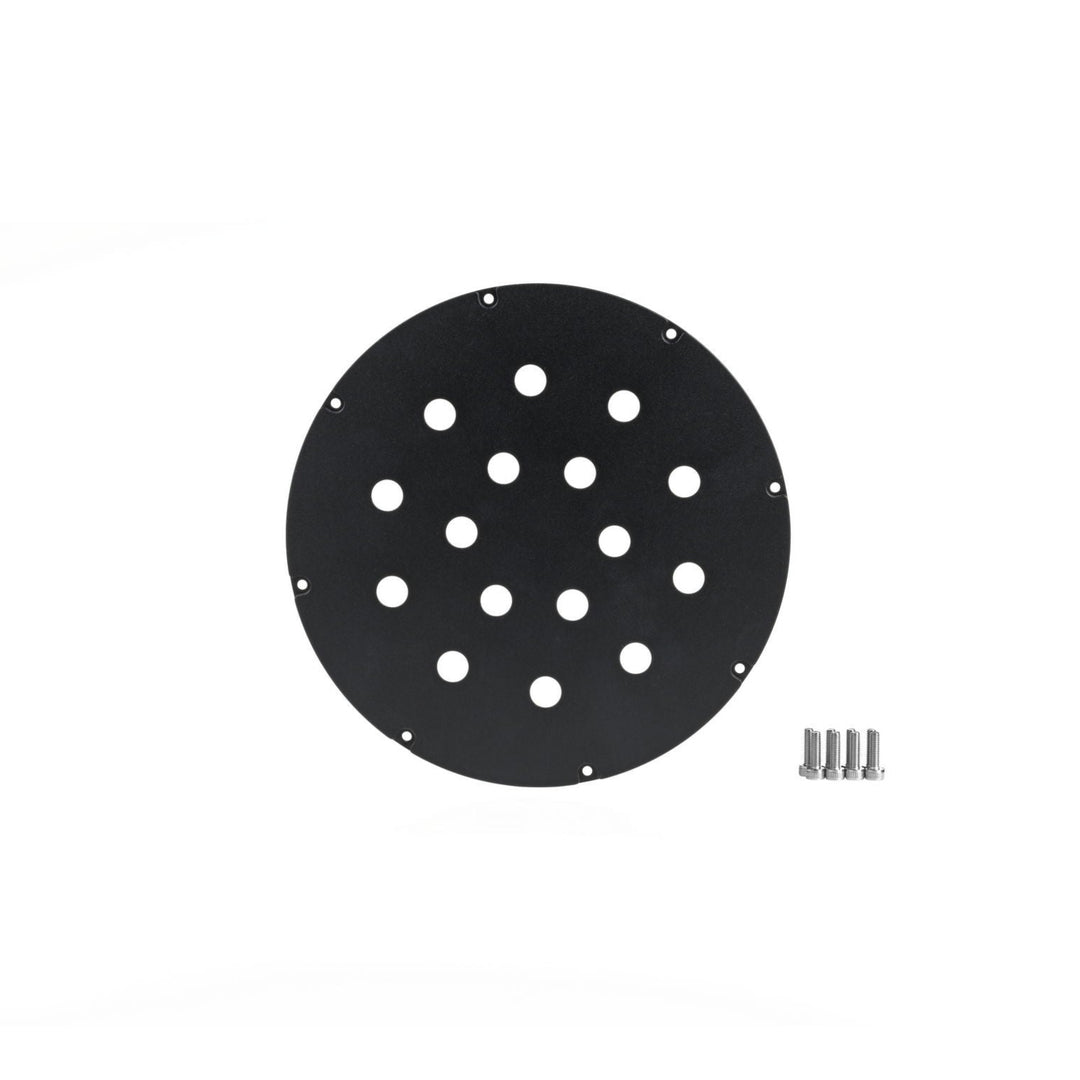

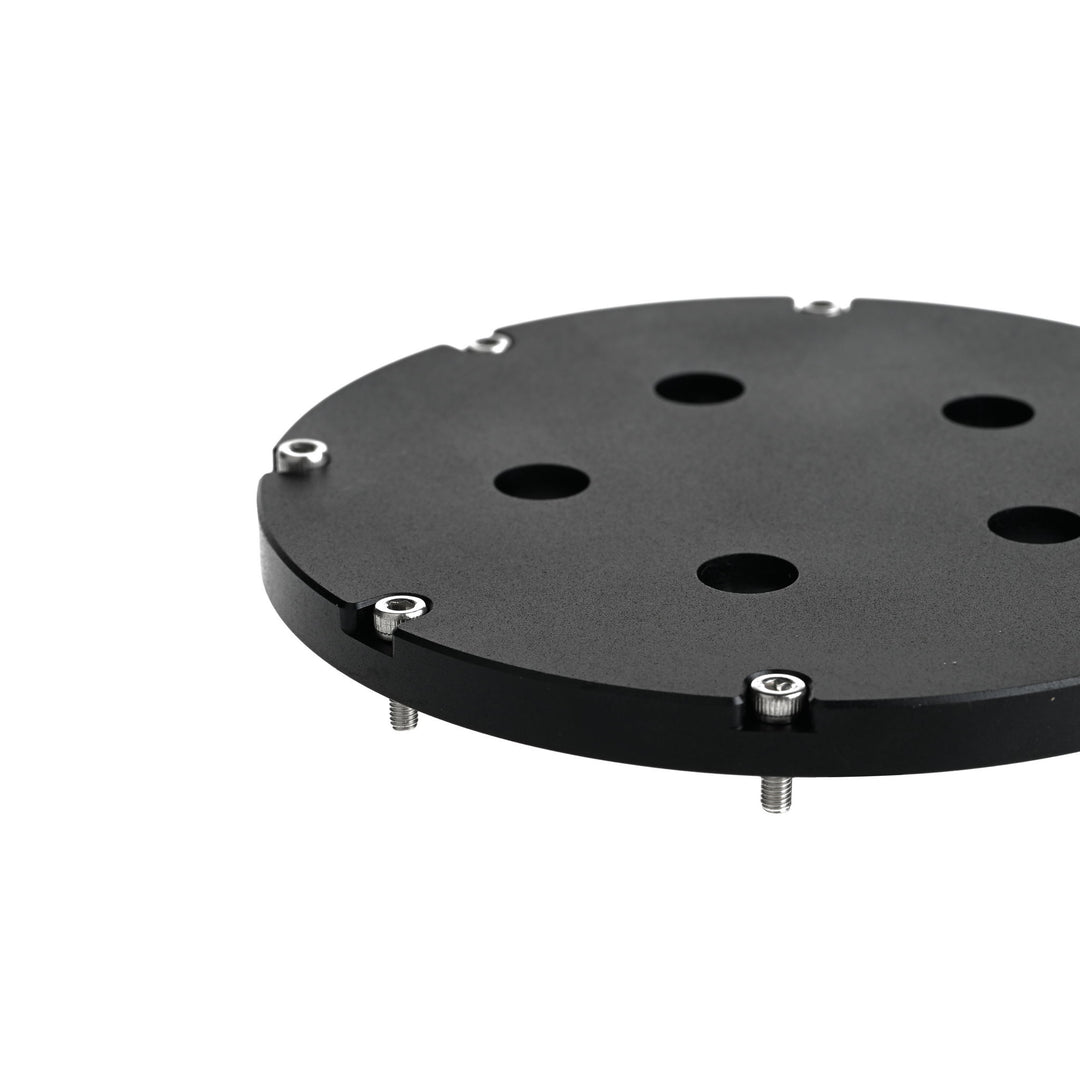

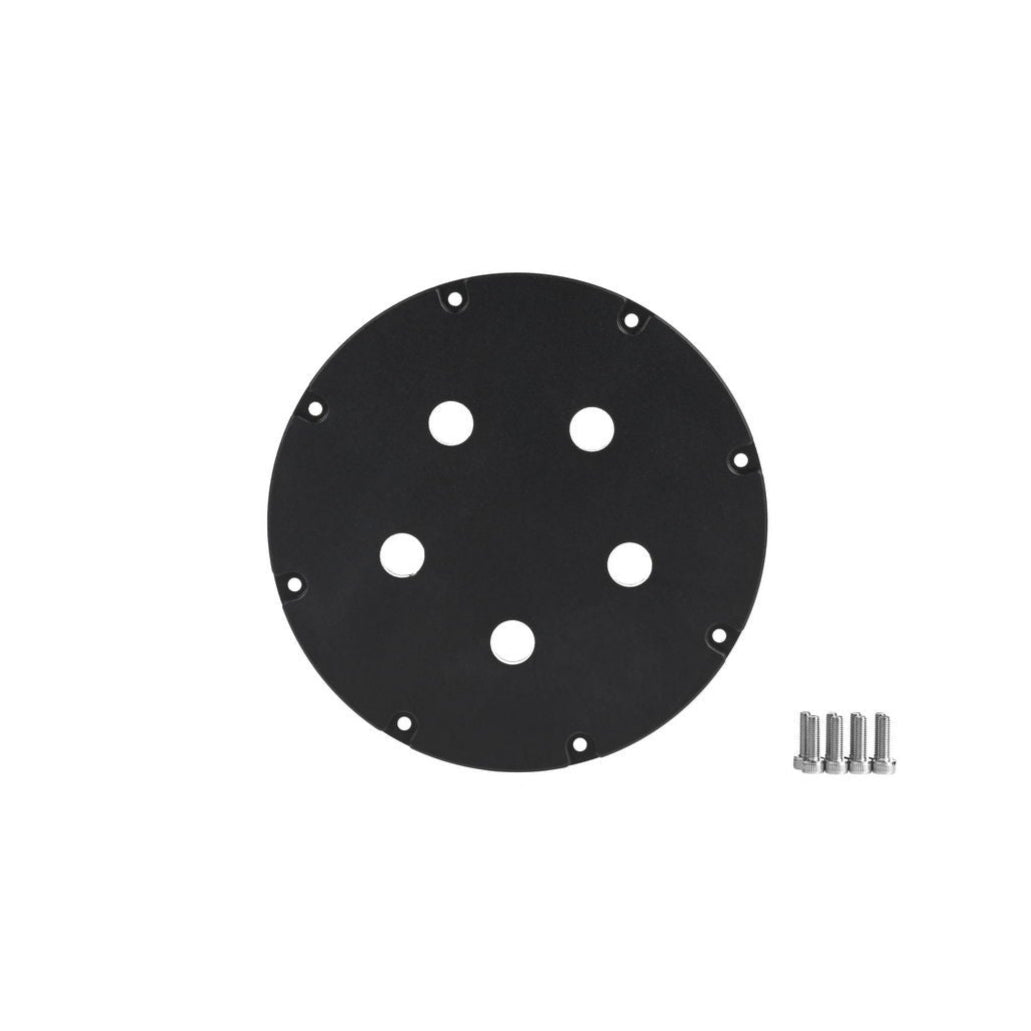

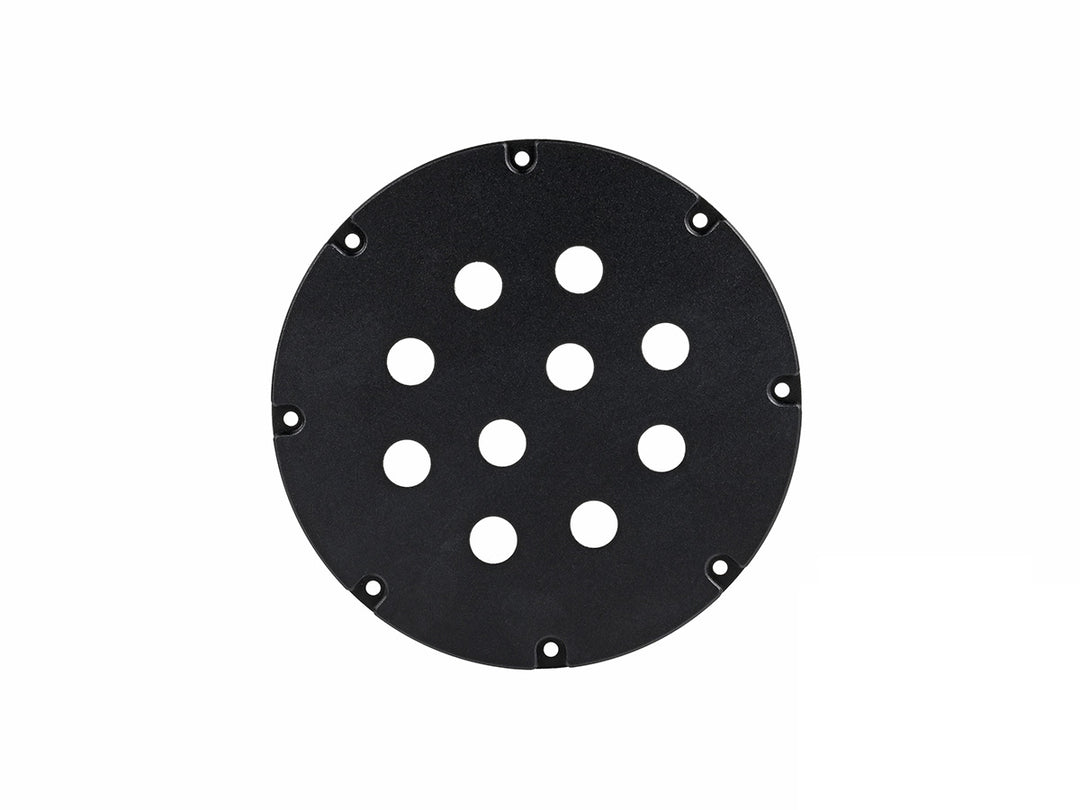

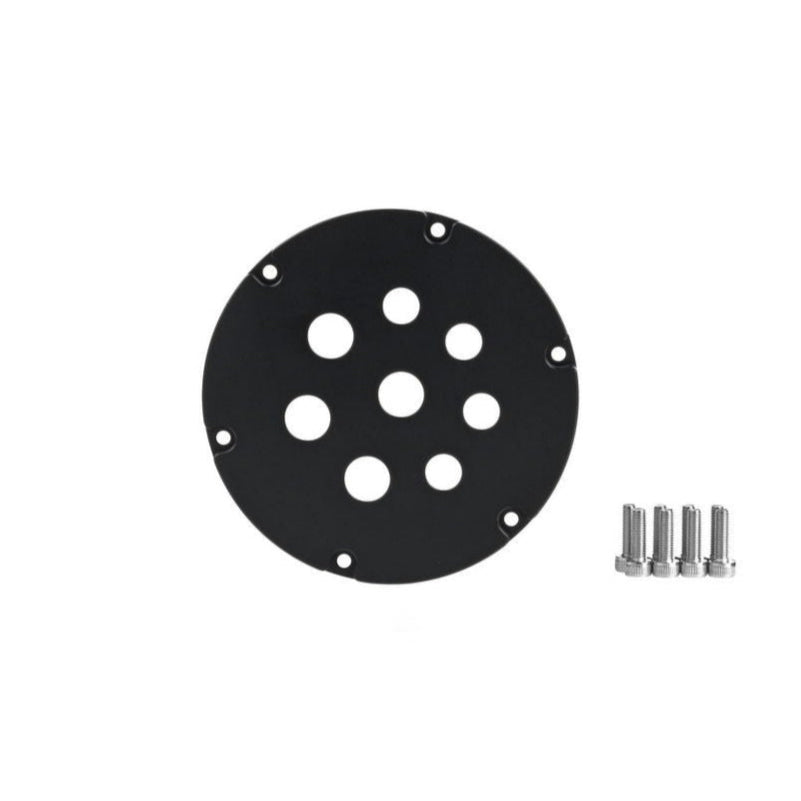

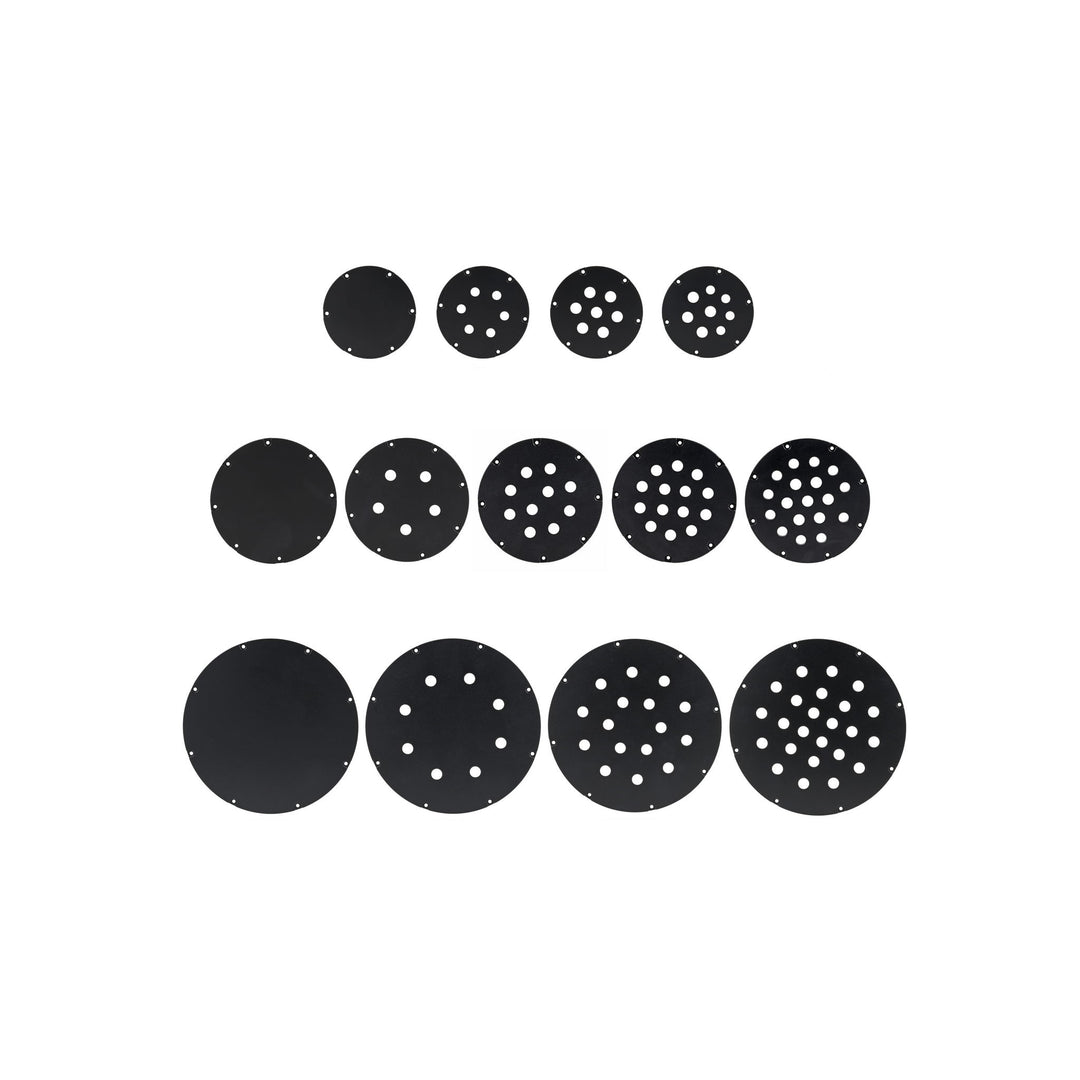

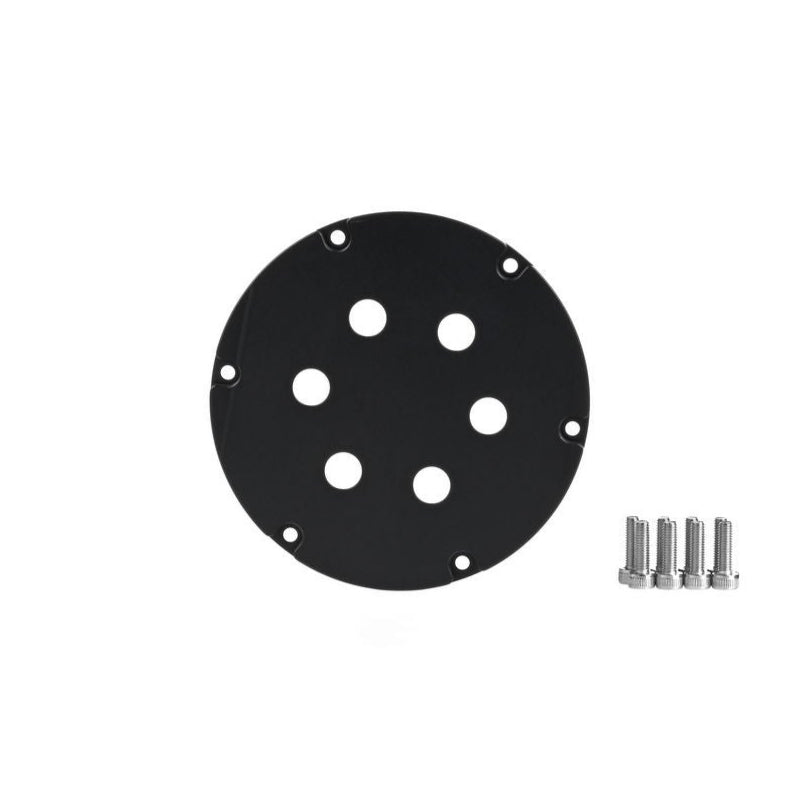

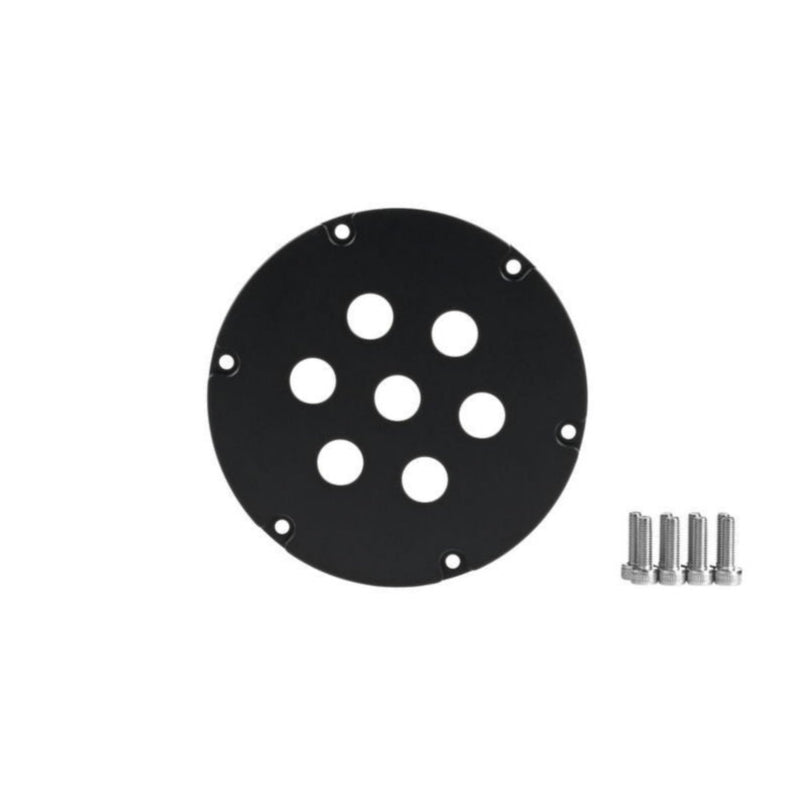

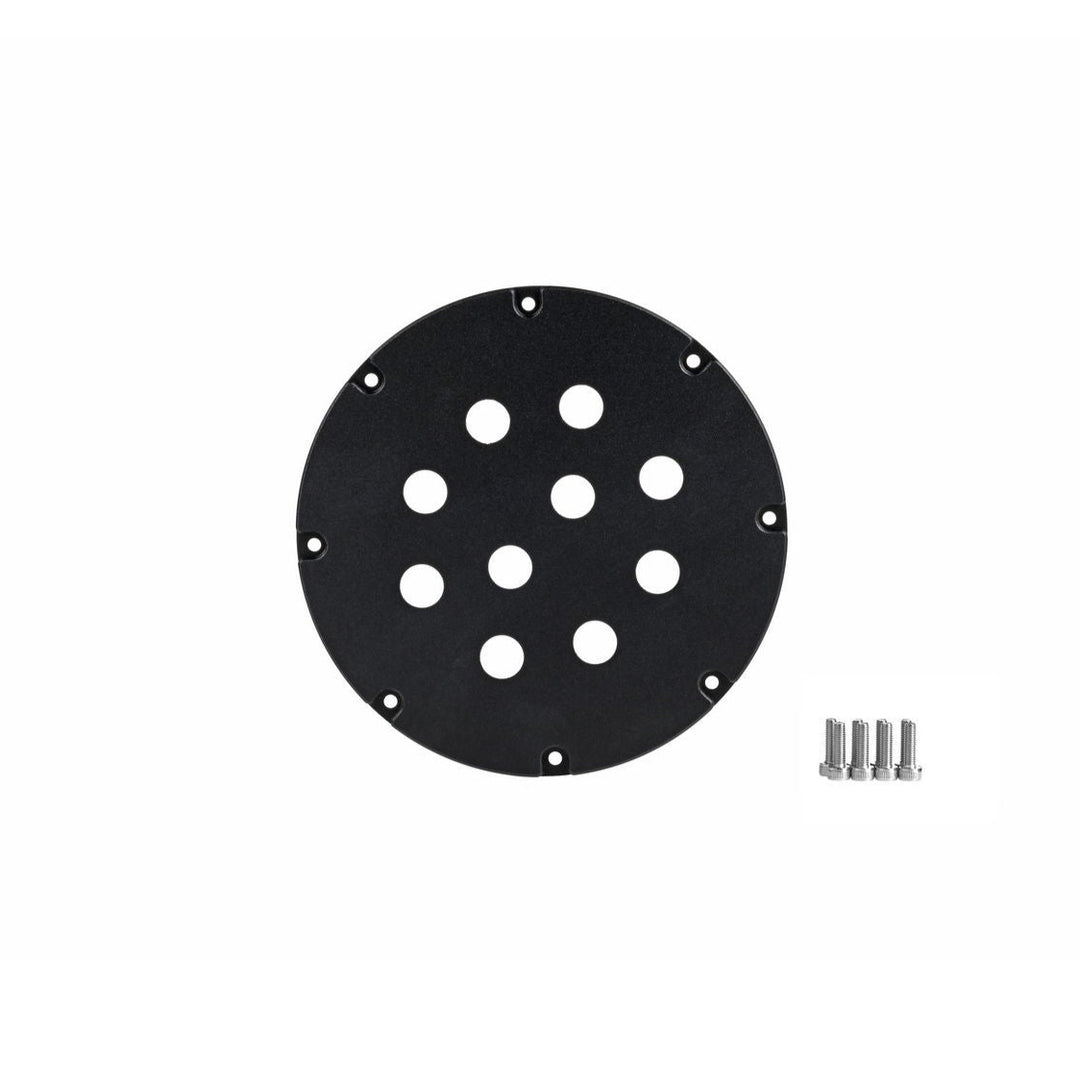

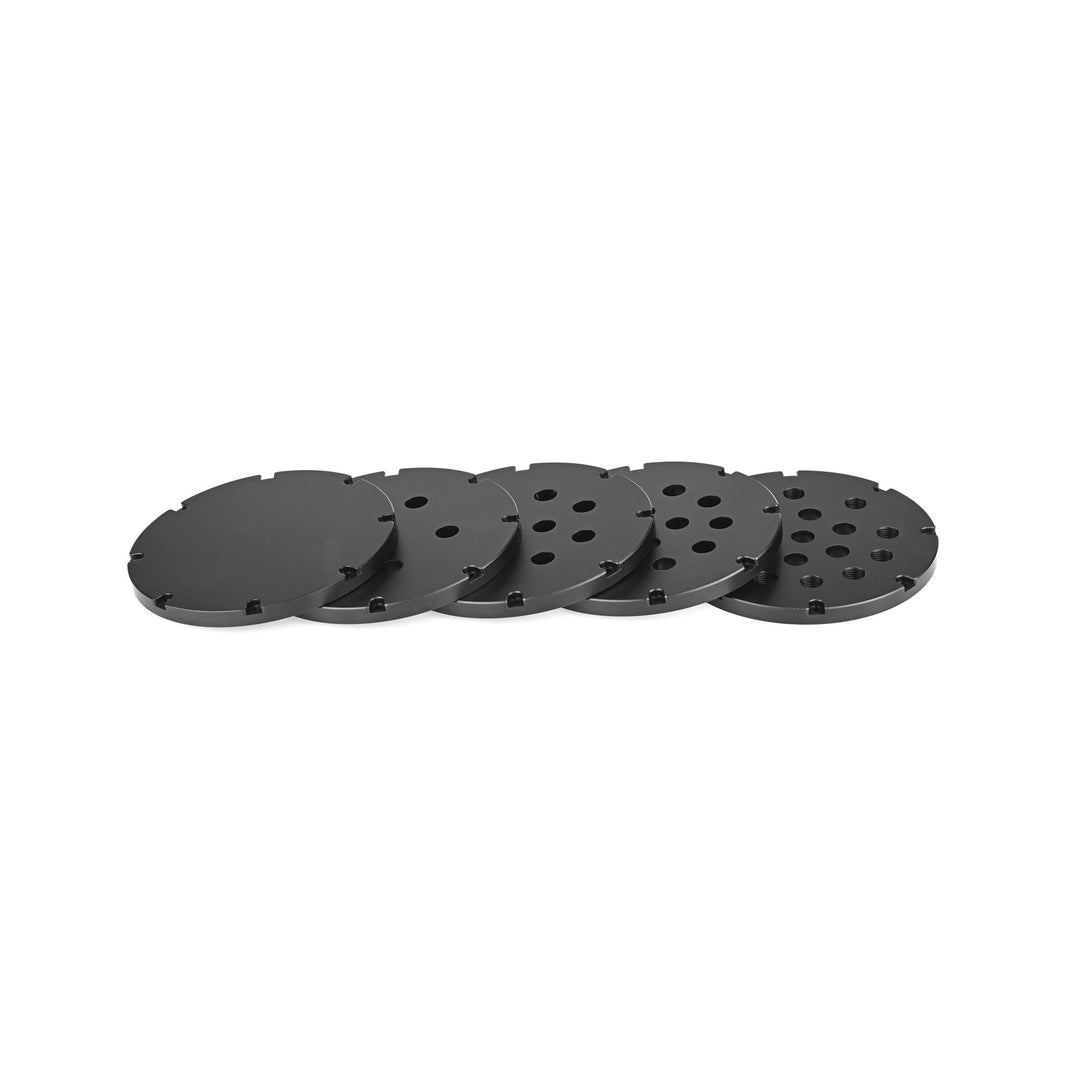

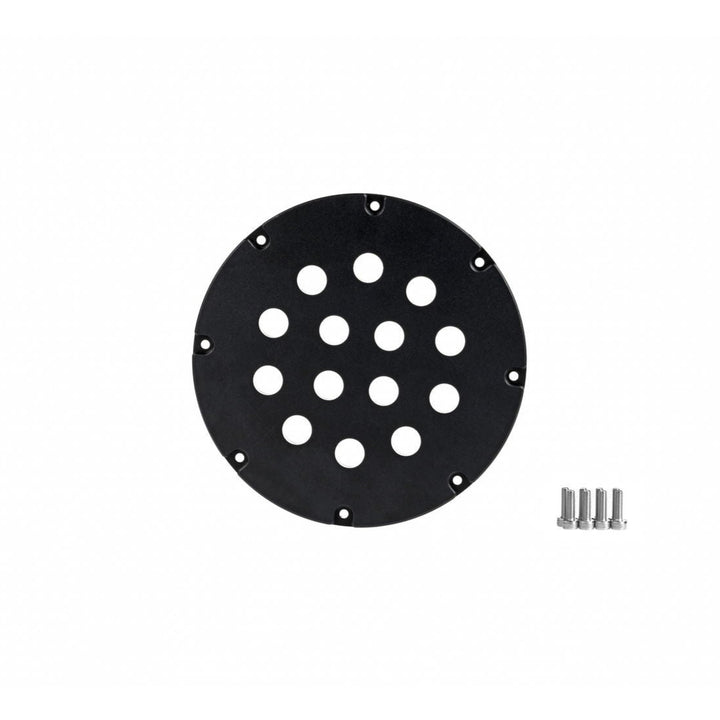

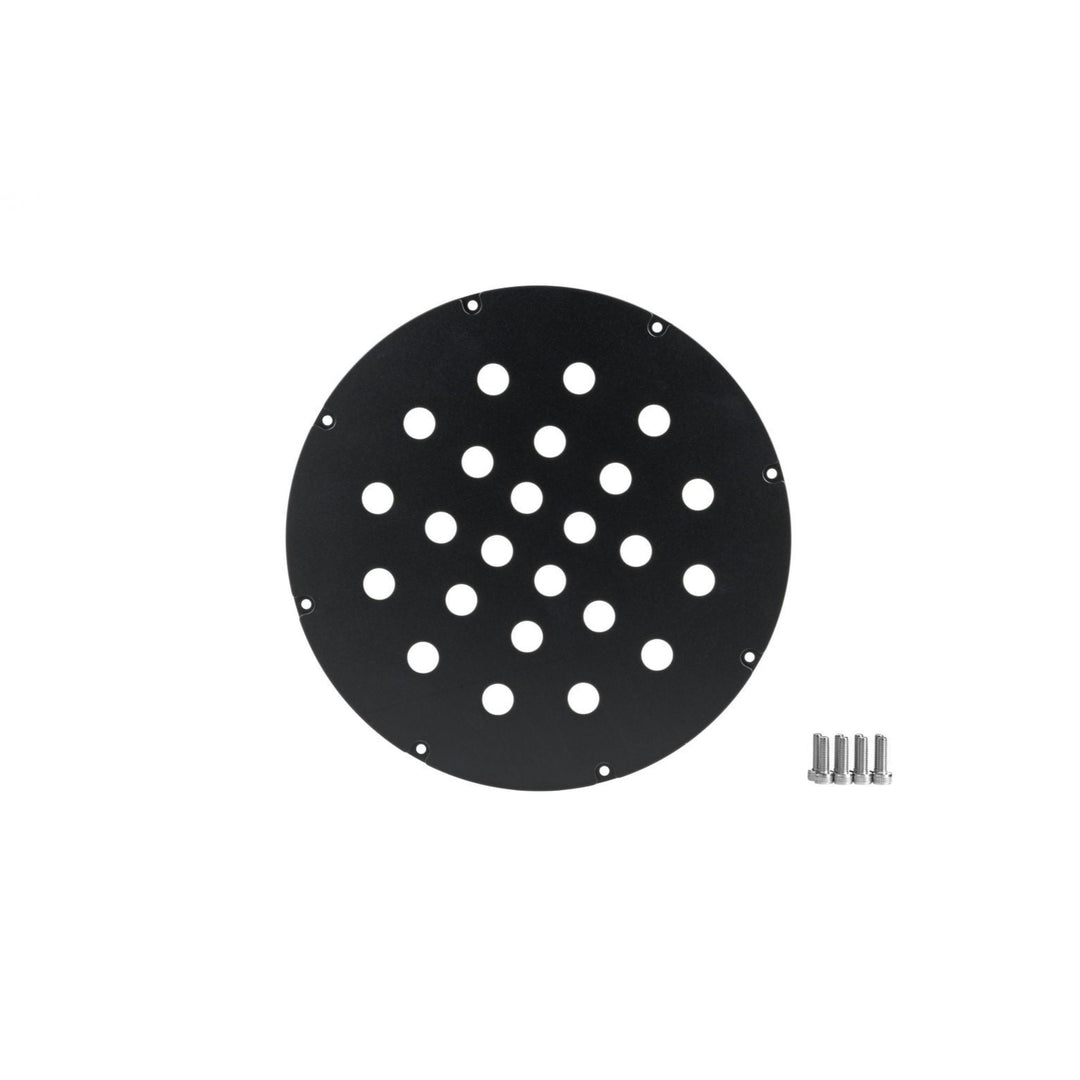

掲載されている製品画像は、穴あけ前のフルアルマイト処理済みエンドキャップを示しています。加工後の露出面は、組み立て完了時にはすべて隠れます。

詳細な手順については、エンドキャップのカスタマイズ手順ガイドをご覧ください。

カスタムエンドキャップ設計ガイドライン

カスタム注文手順

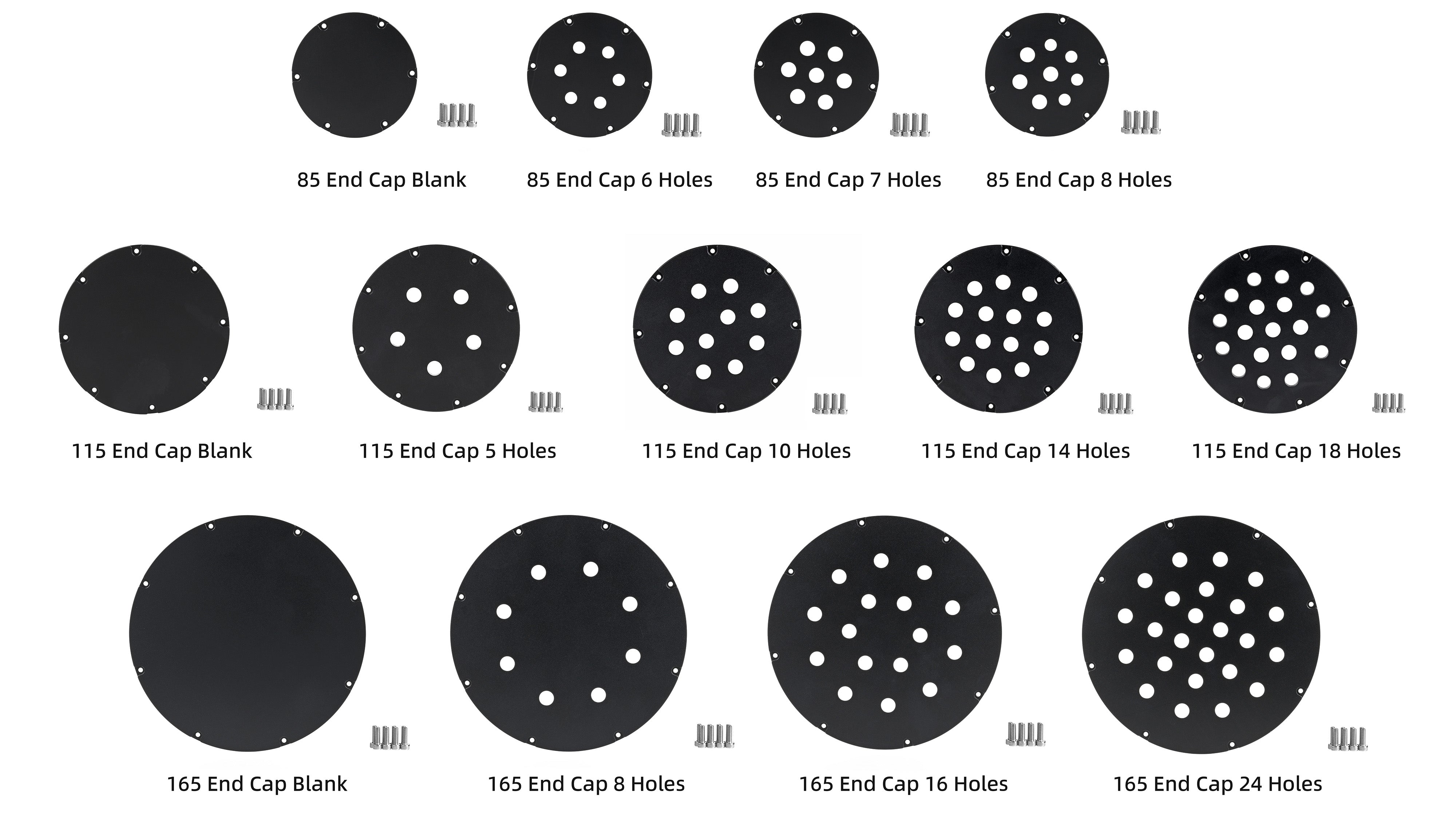

1. 正しいエンドキャップサイズを購入： 該当サイズ（カスタム85 mm、115 mm、または165 mm）をカートに追加し、購入手続きを完了してください。
2. DXFファイルをダウンロード： 下部のダウンロードセクションにあるリンクから、選択したサイズに対応する2D CADテンプレートを取得してください。
3. DXFを編集： CADソフト（AutoCAD、Fusion 360など）でファイルを開き、円を使用して穴位置を指定します。中心点が穴あけ位置を示します。対応直径はM6（6.1 mm）、M8（8.1 mm）、M10（10.1 mm）、M14（14.1 mm）、M16（16.1 mm）です。その他のサイズが必要な場合は、注文前にお問い合わせください。
4. 設計データを送信： 編集したDXFファイルをcontact@blu-sub.com宛にメールで送信し、注文番号およびデザインごとの数量を記載してください。処理に2営業日程度かかります。

DIYカスタマイズ（ブランクエンドキャップ）

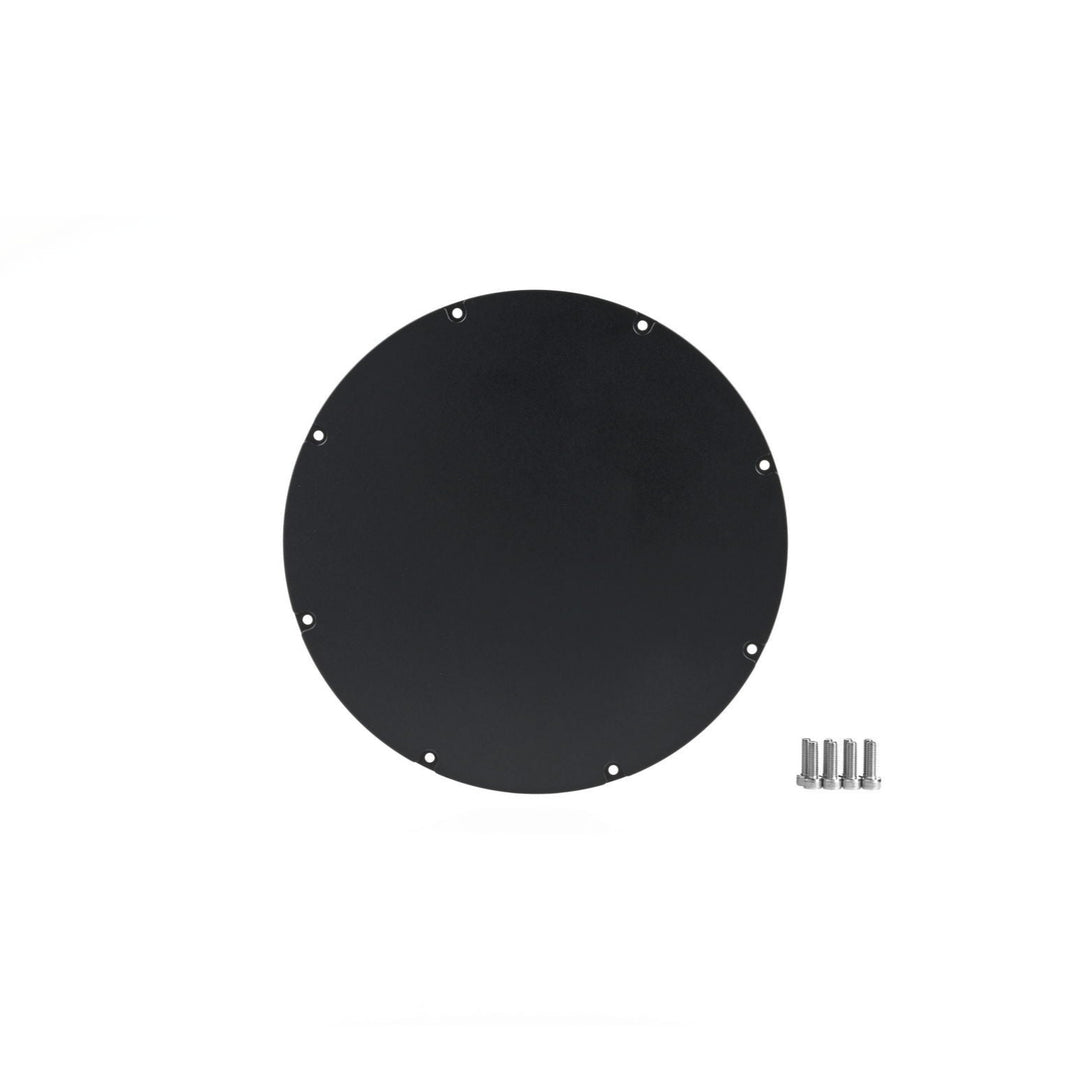

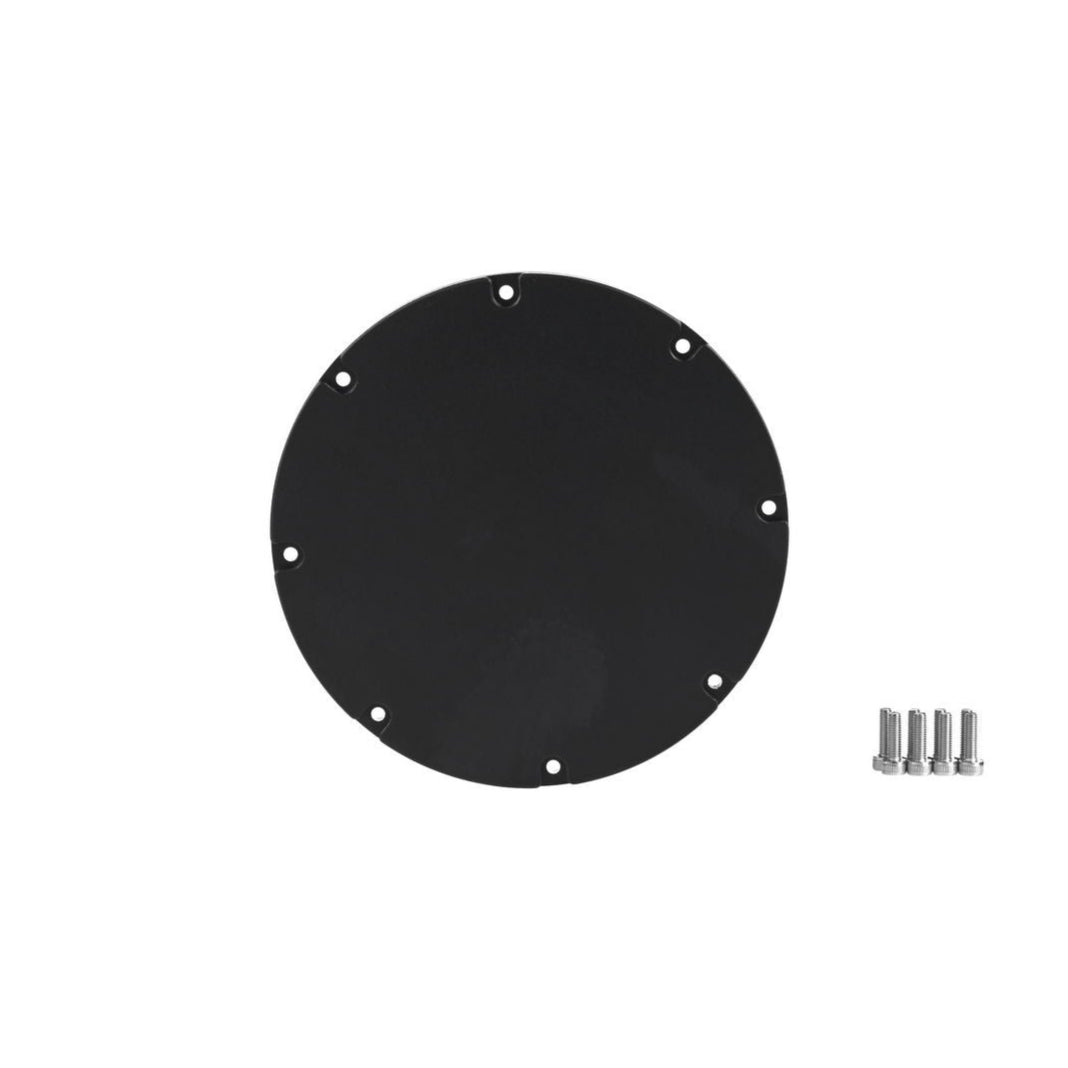

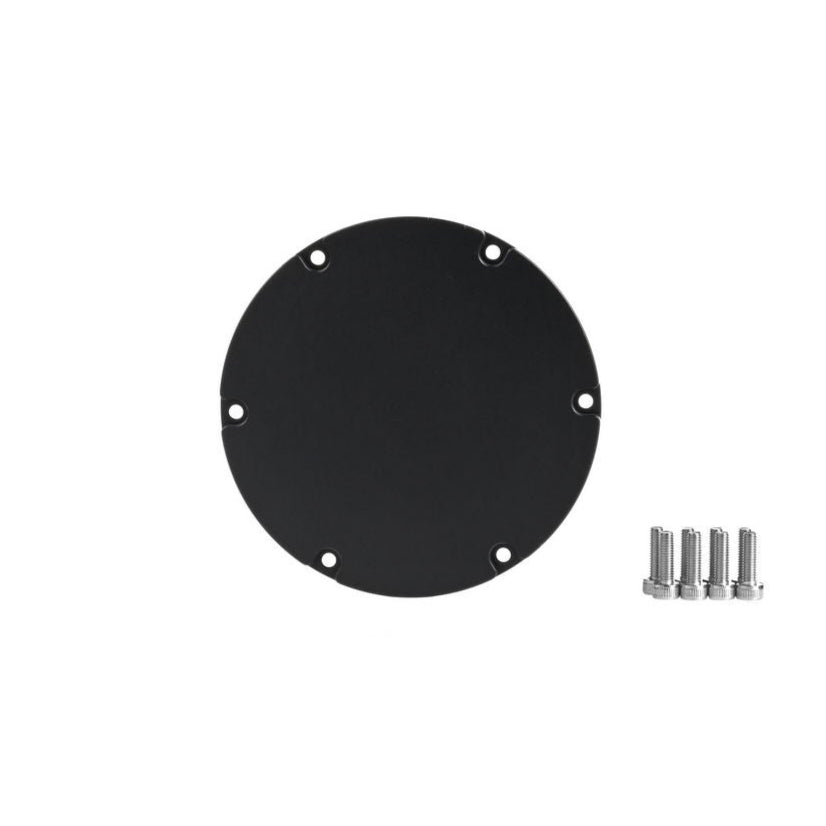

代替方法として、「エンドキャップ・ブランク（穴なし）」を使用し、自分で穴あけを行うことも可能です。穴はドリルプレスまたはガイド付き工具を使用して垂直に加工し、防水性を確保してください。取り付け予定の実際の部品やペネトレータを使って事前にレイアウトを確認することをお勧めします。

詳しい手順は、エンドキャップのカスタマイズ手順ガイドをご覧ください。

重要な注意事項

• Oリング接触面を傷つけないでください： 傷や損傷は漏れやシール不良の原因となります。密封面に損傷がある場合は使用を中止してください。

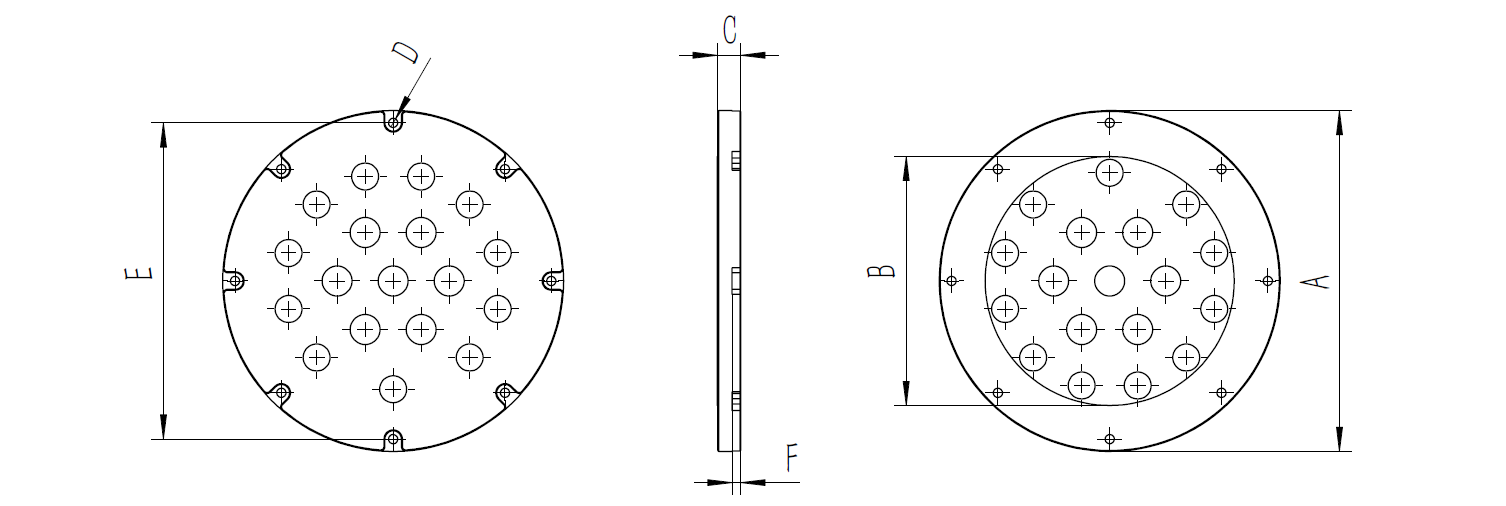

• 裏ナットのクリアランス： 貫通タイプの場合、ナットで固定するペネトレータがエンドキャップ背面の沈み込み段（Surface of Subsidence（B））を超えないようにしてください。寸法は技術仕様表を参照してください。
• 耐圧深度に関する免責事項： カスタムまたはユーザーによる穴あけ加工品はお客様指定に基づいて製作されます。Blu-Subは改造品の耐圧性能を保証しません。誤った穴あけ、シール、または設計による故障については一切の責任を負いません。

注：115 mm 18穴モデルのみねじ穴を含みます（11× M10 ねじ + 7× M10 貫通）。その他のエンドキャップはすべて貫通穴タイプです。
