Name: Subsea-Aluminium-Endkappe
Brand: Blu-Sub
SKU: BS-SSC-EDCAP-ALU-A100
Price: 20.95 CAD
Availability: InStock

$20.95

31 Einheiten verfügbar zum kurzfristigen Versand - Zeit bis zum Versand: 1-3 Werktage

Zusätzliche Einheiten auf Bestellung gefertigt - Zeit bis zum Versand: 2-4 Wochen

HS 7616.99 (CN)

zzgl. Versandkosten

Menge

Ein Subsea-Aluminiumflansch ist erforderlich, um entweder ein Subsea-Gehäuserohr aus Aluminium oder ein Subsea-Gehäuserohr aus Acryl mit einer Subsea-Aluminium-Endkappe abzudichten. Diese Endkappen sind für die Verwendung mit wasserdichten Gehäusen der Blu-Sub-Serie ausgelegt und werden für hohe Beständigkeit im Subsea-Einsatz aus schwarz eloxiertem Aluminium gefertigt.

Die Rückseite jeder Subsea-Aluminium-Endkappe verfügt über eine vertiefte Stufe, die eine glatte Kontaktfläche für die Abdichtung bildet. Alle Schraubenbohrungen sind versenkt, sodass die Schrauben bündig sitzen und nicht hervorstehen. Die Subsea-Aluminium-Endkappe ist in Durchmessern von 85 mm, 115 mm und 165 mm erhältlich und bietet eine solide Abdichtung für Gehäuse, die kein Sichtfenster benötigen.

Standard-Lochbilder werden vor dem Eloxieren CNC-gefräst, sodass eine vollständige schwarze Oberfläche entsteht. Kundenspezifische Lochbilder werden nach dem Eloxieren entsprechend Ihrer eingereichten DXF-Konstruktion gebohrt; bei diesen kundenspezifisch gebohrten Löchern liegt im Inneren der Bohrung blankes Aluminium frei, was die Dichtleistung nach korrekter Montage nicht beeinträchtigt.

Die einzige Option mit Gewindebohrungen ist die 115 mm Endkappe mit 18 Bohrungen, die 11× M10-Gewindebohrungen plus 7× M10-Durchgangsbohrungen enthält. Alle anderen Endkappenvarianten verwenden ausschließlich Durchgangsbohrungen. Gewindebohrungen ermöglichen die Montage von Durchführungsbauteilen ohne rückseitige Mutter; bei Durchgangsbohrungs-Layouts ist eine rückseitige Mutter erforderlich.

Kundenspezifische Lochkonfigurationen sind erhältlich. Weitere Einzelheiten und Anweisungen zum Einreichen eines kundenspezifischen Bohrlayouts bei der Bestellung finden Sie in der erweiterten Beschreibung auf dieser Seite.

Benötigen Sie Hilfe beim Aufbau Ihres kompletten Systems?

Nutzen Sie unseren Subsea-Gehäusekonfigurator, um Ihr komplettes Unterwassersystem mit perfekter Kompatibilität, Echtzeit-Preisberechnung und Ein-Klick-Bestellung zu konfigurieren.

Konfigurator starten →

Material	Schwarz eloxiertes Aluminium
Gewicht	85 mm: 79–89 g 115 mm: 194–226 g 165 mm: 309–340 g
Farbe	Schwarz
Tiefenbewertung	1,000 m / 3,281 ft
Abmessungen	85 mm OD: 85 mm Durchmesser, 6 mm Dicke 115 mm OD: 115 mm Durchmesser, 8 mm Dicke 165 mm OD: 165 mm Durchmesser, 6 mm Dicke

[{"id":45386074423454,"title":"85mm Durchmesser \/ Blanko (keine Bohrungen)","option1":"85mm Durchmesser","option2":"Blanko (keine Bohrungen)","option3":null,"sku":"BS-SSC-EDCAP-ALU-A100","requires_shipping":true,"taxable":true,"featured_image":{"id":40834483519646,"product_id":8257576370334,"position":6,"created_at":"2025-07-08T14:29:42-04:00","updated_at":"2025-07-08T14:39:23-04:00","alt":null,"width":826,"height":826,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap10_Square_Web.jpg?v=1751999963","variant_ids":[45386074423454]},"available":true,"name":"Subsea-Aluminium-Endkappe - 85mm Durchmesser \/ Blanko (keine Bohrungen)","public_title":"85mm Durchmesser \/ Blanko (keine Bohrungen)","options":["85mm Durchmesser","Blanko (keine Bohrungen)"],"price":2095,"weight":89,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32521051537566,"position":6,"preview_image":{"aspect_ratio":1.0,"height":826,"width":826,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap10_Square_Web.jpg?v=1751999963"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45386074456222,"title":"85mm Durchmesser \/ 6-Loch M8 (Durchgang)","option1":"85mm Durchmesser","option2":"6-Loch M8 (Durchgang)","option3":null,"sku":"BS-SSC-EDCAP-ALU-A106","requires_shipping":true,"taxable":true,"featured_image":{"id":40834484371614,"product_id":8257576370334,"position":7,"created_at":"2025-07-08T14:29:52-04:00","updated_at":"2025-07-08T14:39:23-04:00","alt":null,"width":802,"height":802,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap11_Square_Web.jpg?v=1751999963","variant_ids":[45386074456222]},"available":true,"name":"Subsea-Aluminium-Endkappe - 85mm Durchmesser \/ 6-Loch M8 (Durchgang)","public_title":"85mm Durchmesser \/ 6-Loch M8 (Durchgang)","options":["85mm Durchmesser","6-Loch M8 (Durchgang)"],"price":2295,"weight":83,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32521052356766,"position":7,"preview_image":{"aspect_ratio":1.0,"height":802,"width":802,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap11_Square_Web.jpg?v=1751999963"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45386074488990,"title":"85mm Durchmesser \/ 7-Loch M10 (Durchgang)","option1":"85mm Durchmesser","option2":"7-Loch M10 (Durchgang)","option3":null,"sku":"BS-SSC-EDCAP-ALU-A107","requires_shipping":true,"taxable":true,"featured_image":{"id":40834484600990,"product_id":8257576370334,"position":8,"created_at":"2025-07-08T14:30:00-04:00","updated_at":"2025-07-08T14:39:23-04:00","alt":null,"width":800,"height":800,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap12_Square_Web.jpg?v=1751999963","variant_ids":[45386074488990]},"available":true,"name":"Subsea-Aluminium-Endkappe - 85mm Durchmesser \/ 7-Loch M10 (Durchgang)","public_title":"85mm Durchmesser \/ 7-Loch M10 (Durchgang)","options":["85mm Durchmesser","7-Loch M10 (Durchgang)"],"price":2495,"weight":79,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32521052586142,"position":8,"preview_image":{"aspect_ratio":1.0,"height":800,"width":800,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap12_Square_Web.jpg?v=1751999963"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45386074521758,"title":"85mm Durchmesser \/ 8-Loch (4x M8 Durchgang \/ 4x M10 Durchgang)","option1":"85mm Durchmesser","option2":"8-Loch (4x M8 Durchgang \/ 4x M10 Durchgang)","option3":null,"sku":"BS-SSC-EDCAP-ALU-A108","requires_shipping":true,"taxable":true,"featured_image":{"id":40834485092510,"product_id":8257576370334,"position":9,"created_at":"2025-07-08T14:30:06-04:00","updated_at":"2025-07-08T14:39:23-04:00","alt":null,"width":801,"height":801,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap13_Square_Web.jpg?v=1751999963","variant_ids":[45386074521758]},"available":true,"name":"Subsea-Aluminium-Endkappe - 85mm Durchmesser \/ 8-Loch (4x M8 Durchgang \/ 4x M10 Durchgang)","public_title":"85mm Durchmesser \/ 8-Loch (4x M8 Durchgang \/ 4x M10 Durchgang)","options":["85mm Durchmesser","8-Loch (4x M8 Durchgang \/ 4x M10 Durchgang)"],"price":2695,"weight":80,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32521052749982,"position":9,"preview_image":{"aspect_ratio":1.0,"height":801,"width":801,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap13_Square_Web.jpg?v=1751999963"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45729425588382,"title":"85mm Durchmesser \/ Sonderanfertigung","option1":"85mm Durchmesser","option2":"Sonderanfertigung","option3":null,"sku":"BS-SSC-EDCAP-ALU-A1CC","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Subsea-Aluminium-Endkappe - 85mm Durchmesser \/ Sonderanfertigung","public_title":"85mm Durchmesser \/ Sonderanfertigung","options":["85mm Durchmesser","Sonderanfertigung"],"price":4095,"weight":89,"compare_at_price":null,"inventory_management":"shopify","barcode":"","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45386074554526,"title":"115mm Durchmesser \/ Blanko (keine Bohrungen)","option1":"115mm Durchmesser","option2":"Blanko (keine Bohrungen)","option3":null,"sku":"BS-SSC-EDCAP-ALU-A200","requires_shipping":true,"taxable":true,"featured_image":{"id":40834498658462,"product_id":8257576370334,"position":10,"created_at":"2025-07-08T14:33:11-04:00","updated_at":"2025-07-08T14:39:23-04:00","alt":null,"width":1068,"height":1068,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap15_Square_Web.jpg?v=1751999963","variant_ids":[45386074554526]},"available":true,"name":"Subsea-Aluminium-Endkappe - 115mm Durchmesser \/ Blanko (keine Bohrungen)","public_title":"115mm Durchmesser \/ Blanko (keine Bohrungen)","options":["115mm Durchmesser","Blanko (keine Bohrungen)"],"price":3595,"weight":226,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32521064153246,"position":10,"preview_image":{"aspect_ratio":1.0,"height":1068,"width":1068,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap15_Square_Web.jpg?v=1751999963"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45386075570334,"title":"115mm Durchmesser \/ 5-Loch M10 (Durchgang)","option1":"115mm Durchmesser","option2":"5-Loch M10 (Durchgang)","option3":null,"sku":"BS-SSC-EDCAP-ALU-A205","requires_shipping":true,"taxable":true,"featured_image":{"id":40834498887838,"product_id":8257576370334,"position":11,"created_at":"2025-07-08T14:33:19-04:00","updated_at":"2025-07-08T14:39:23-04:00","alt":null,"width":1031,"height":1031,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap16_Square_Web.jpg?v=1751999963","variant_ids":[45386075570334]},"available":true,"name":"Subsea-Aluminium-Endkappe - 115mm Durchmesser \/ 5-Loch M10 (Durchgang)","public_title":"115mm Durchmesser \/ 5-Loch M10 (Durchgang)","options":["115mm Durchmesser","5-Loch M10 (Durchgang)"],"price":3795,"weight":214,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32521064677534,"position":11,"preview_image":{"aspect_ratio":1.0,"height":1031,"width":1031,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap16_Square_Web.jpg?v=1751999963"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45386075603102,"title":"115mm Durchmesser \/ 10-Loch M10 (Durchgang)","option1":"115mm Durchmesser","option2":"10-Loch M10 (Durchgang)","option3":null,"sku":"BS-SSC-EDCAP-ALU-A210","requires_shipping":true,"taxable":true,"featured_image":{"id":40834499051678,"product_id":8257576370334,"position":12,"created_at":"2025-07-08T14:33:23-04:00","updated_at":"2025-07-08T14:39:23-04:00","alt":null,"width":1124,"height":1124,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap17_Square_Web.jpg?v=1751999963","variant_ids":[45386075603102]},"available":true,"name":"Subsea-Aluminium-Endkappe - 115mm Durchmesser \/ 10-Loch M10 (Durchgang)","public_title":"115mm Durchmesser \/ 10-Loch M10 (Durchgang)","options":["115mm Durchmesser","10-Loch M10 (Durchgang)"],"price":3995,"weight":207,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32521064874142,"position":12,"preview_image":{"aspect_ratio":1.0,"height":1124,"width":1124,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap17_Square_Web.jpg?v=1751999963"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45386075635870,"title":"115mm Durchmesser \/ 14-Loch M10 (Durchgang)","option1":"115mm Durchmesser","option2":"14-Loch M10 (Durchgang)","option3":null,"sku":"BS-SSC-EDCAP-ALU-A214","requires_shipping":true,"taxable":true,"featured_image":{"id":40834499477662,"product_id":8257576370334,"position":13,"created_at":"2025-07-08T14:33:26-04:00","updated_at":"2025-07-08T14:39:23-04:00","alt":null,"width":1101,"height":1101,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap18_Square_Web.jpg?v=1751999963","variant_ids":[45386075635870]},"available":true,"name":"Subsea-Aluminium-Endkappe - 115mm Durchmesser \/ 14-Loch M10 (Durchgang)","public_title":"115mm Durchmesser \/ 14-Loch M10 (Durchgang)","options":["115mm Durchmesser","14-Loch M10 (Durchgang)"],"price":4195,"weight":200,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32521064939678,"position":13,"preview_image":{"aspect_ratio":1.0,"height":1101,"width":1101,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap18_Square_Web.jpg?v=1751999963"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45386075668638,"title":"115mm Durchmesser \/ 18-Loch (11x M10 Gewinde \/ 7x M10 Durchgang)","option1":"115mm Durchmesser","option2":"18-Loch (11x M10 Gewinde \/ 7x M10 Durchgang)","option3":null,"sku":"BS-SSC-EDCAP-ALU-A218","requires_shipping":true,"taxable":true,"featured_image":{"id":40834499575966,"product_id":8257576370334,"position":14,"created_at":"2025-07-08T14:33:29-04:00","updated_at":"2025-07-08T14:39:23-04:00","alt":null,"width":1089,"height":1089,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap19_Square_Web.jpg?v=1751999963","variant_ids":[45386075668638]},"available":true,"name":"Subsea-Aluminium-Endkappe - 115mm Durchmesser \/ 18-Loch (11x M10 Gewinde \/ 7x M10 Durchgang)","public_title":"115mm Durchmesser \/ 18-Loch (11x M10 Gewinde \/ 7x M10 Durchgang)","options":["115mm Durchmesser","18-Loch (11x M10 Gewinde \/ 7x M10 Durchgang)"],"price":4395,"weight":194,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32521065365662,"position":14,"preview_image":{"aspect_ratio":1.0,"height":1089,"width":1089,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap19_Square_Web.jpg?v=1751999963"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45729425621150,"title":"115mm Durchmesser \/ Sonderanfertigung","option1":"115mm Durchmesser","option2":"Sonderanfertigung","option3":null,"sku":"BS-SSC-EDCAP-ALU-A2CC","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Subsea-Aluminium-Endkappe - 115mm Durchmesser \/ Sonderanfertigung","public_title":"115mm Durchmesser \/ Sonderanfertigung","options":["115mm Durchmesser","Sonderanfertigung"],"price":5995,"weight":89,"compare_at_price":null,"inventory_management":"shopify","barcode":"","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45386075701406,"title":"165mm Durchmesser \/ Blanko (keine Bohrungen)","option1":"165mm Durchmesser","option2":"Blanko (keine Bohrungen)","option3":null,"sku":"BS-SSC-EDCAP-ALU-A300","requires_shipping":true,"taxable":true,"featured_image":{"id":40834501673118,"product_id":8257576370334,"position":15,"created_at":"2025-07-08T14:33:42-04:00","updated_at":"2025-07-08T14:39:23-04:00","alt":null,"width":1539,"height":1539,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap21_Square_Web.jpg?v=1751999963","variant_ids":[45386075701406]},"available":true,"name":"Subsea-Aluminium-Endkappe - 165mm Durchmesser \/ Blanko (keine Bohrungen)","public_title":"165mm Durchmesser \/ Blanko (keine Bohrungen)","options":["165mm Durchmesser","Blanko (keine Bohrungen)"],"price":5495,"weight":340,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32521066774686,"position":15,"preview_image":{"aspect_ratio":1.0,"height":1539,"width":1539,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap21_Square_Web.jpg?v=1751999963"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45386075734174,"title":"165mm Durchmesser \/ 8-Loch (8x M10 Durchgang)","option1":"165mm Durchmesser","option2":"8-Loch (8x M10 Durchgang)","option3":null,"sku":"BS-SSC-EDCAP-ALU-A308","requires_shipping":true,"taxable":true,"featured_image":{"id":40834502099102,"product_id":8257576370334,"position":16,"created_at":"2025-07-08T14:33:46-04:00","updated_at":"2025-07-08T14:39:23-04:00","alt":null,"width":1565,"height":1565,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap22_Square_Web.jpg?v=1751999963","variant_ids":[45386075734174]},"available":true,"name":"Subsea-Aluminium-Endkappe - 165mm Durchmesser \/ 8-Loch (8x M10 Durchgang)","public_title":"165mm Durchmesser \/ 8-Loch (8x M10 Durchgang)","options":["165mm Durchmesser","8-Loch (8x M10 Durchgang)"],"price":5895,"weight":327,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32521066872990,"position":16,"preview_image":{"aspect_ratio":1.0,"height":1565,"width":1565,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap22_Square_Web.jpg?v=1751999963"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45386075766942,"title":"165mm Durchmesser \/ 16-Loch M10 (Durchgang)","option1":"165mm Durchmesser","option2":"16-Loch M10 (Durchgang)","option3":null,"sku":"BS-SSC-EDCAP-ALU-A316","requires_shipping":true,"taxable":true,"featured_image":{"id":40834502197406,"product_id":8257576370334,"position":17,"created_at":"2025-07-08T14:33:49-04:00","updated_at":"2025-07-08T14:39:23-04:00","alt":null,"width":1523,"height":1523,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap23_Square_Web.jpg?v=1751999963","variant_ids":[45386075766942]},"available":true,"name":"Subsea-Aluminium-Endkappe - 165mm Durchmesser \/ 16-Loch M10 (Durchgang)","public_title":"165mm Durchmesser \/ 16-Loch M10 (Durchgang)","options":["165mm Durchmesser","16-Loch M10 (Durchgang)"],"price":6395,"weight":316,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32521067266206,"position":17,"preview_image":{"aspect_ratio":1.0,"height":1523,"width":1523,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap23_Square_Web.jpg?v=1751999963"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45386075799710,"title":"165mm Durchmesser \/ 24-Loch M10 (Durchgang)","option1":"165mm Durchmesser","option2":"24-Loch M10 (Durchgang)","option3":null,"sku":"BS-SSC-EDCAP-ALU-A324","requires_shipping":true,"taxable":true,"featured_image":{"id":40834502787230,"product_id":8257576370334,"position":18,"created_at":"2025-07-08T14:33:53-04:00","updated_at":"2025-07-08T14:39:23-04:00","alt":null,"width":1547,"height":1547,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap24_Square_Web.jpg?v=1751999963","variant_ids":[45386075799710]},"available":true,"name":"Subsea-Aluminium-Endkappe - 165mm Durchmesser \/ 24-Loch M10 (Durchgang)","public_title":"165mm Durchmesser \/ 24-Loch M10 (Durchgang)","options":["165mm Durchmesser","24-Loch M10 (Durchgang)"],"price":6695,"weight":309,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32521067528350,"position":18,"preview_image":{"aspect_ratio":1.0,"height":1547,"width":1547,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap24_Square_Web.jpg?v=1751999963"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":45729425653918,"title":"165mm Durchmesser \/ Sonderanfertigung","option1":"165mm Durchmesser","option2":"Sonderanfertigung","option3":null,"sku":"BS-SSC-EDCAP-ALU-A3CC","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Subsea-Aluminium-Endkappe - 165mm Durchmesser \/ Sonderanfertigung","public_title":"165mm Durchmesser \/ Sonderanfertigung","options":["165mm Durchmesser","Sonderanfertigung"],"price":9895,"weight":89,"compare_at_price":null,"inventory_management":"shopify","barcode":"","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

{"id":45386074423454,"title":"85mm Durchmesser \/ Blanko (keine Bohrungen)","option1":"85mm Durchmesser","option2":"Blanko (keine Bohrungen)","option3":null,"sku":"BS-SSC-EDCAP-ALU-A100","requires_shipping":true,"taxable":true,"featured_image":{"id":40834483519646,"product_id":8257576370334,"position":6,"created_at":"2025-07-08T14:29:42-04:00","updated_at":"2025-07-08T14:39:23-04:00","alt":null,"width":826,"height":826,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap10_Square_Web.jpg?v=1751999963","variant_ids":[45386074423454]},"available":true,"name":"Subsea-Aluminium-Endkappe - 85mm Durchmesser \/ Blanko (keine Bohrungen)","public_title":"85mm Durchmesser \/ Blanko (keine Bohrungen)","options":["85mm Durchmesser","Blanko (keine Bohrungen)"],"price":2095,"weight":89,"compare_at_price":null,"inventory_management":"shopify","barcode":"","featured_media":{"alt":null,"id":32521051537566,"position":6,"preview_image":{"aspect_ratio":1.0,"height":826,"width":826,"src":"\/\/blu-sub.com\/cdn\/shop\/files\/AlumEndCap10_Square_Web.jpg?v=1751999963"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}

Beschreibung

Jede Blu-Sub-Endkappe wird auf zwei Arten angeboten: mit präzisionsgefertigten Standard-Lochbildern und mit vollständig kundenspezifischen, auf Bestellung gebohrten Layouts. Alle Standardkonfigurationen werden vor dem Eloxieren CNC-gefräst, wodurch eine vollständige, gleichmäßige schwarze Oberfläche entsteht. Kundenspezifische Lochbilder werden nach dem Eloxieren gebohrt und exakt an Ihre DXF-Konstruktion angepasst.

Alle kundenspezifischen Layouts und alle Standardvarianten verwenden präzisionsgebohrte Durchgangsbohrungen, mit einer Ausnahme: das 115 mm Modell mit 18 Bohrungen, das 11× M10-Gewindebohrungen plus 7× M10-Durchgangsbohrungen enthält. Kundenspezifische Layouts mit Gewindebohrungen sind nicht erhältlich; alle kundenspezifischen Designs werden ausschließlich mit Durchgangsbohrungen gefertigt.

Gewindebohrungen ermöglichen die Montage von Durchführungsbauteilen ohne rückseitige Mutter (nützlich bei dichten Layouts wie der 18-Loch-Konfiguration). Varianten mit Durchgangsbohrungen benötigen eine rückseitige Mutter. Stellen Sie daher abhängig von Ihrer Komponentenauswahl ausreichend Freiraum sicher.

Nur bei kundenspezifischen Layouts: Kundenspezifische Bohrungen werden nach dem Eloxieren angebracht, sodass die Innenflächen dieser gebohrten Löcher blankes Aluminium zeigen. Dies betrifft nur kundenspezifisch gebohrte Löcher und gilt nicht für standardmäßige CNC-gefräste Layouts. Das freiliegende Aluminium hat keinen Einfluss auf die Dichtleistung und ist nach der Montage von Durchführungen, Stopfen oder Fittings nicht sichtbar.

Vollständige Anweisungen finden Sie im Schritt-für-Schritt-Leitfaden zur Individualisierung einer Endkappe.

Richtlinien für die Konstruktion kundenspezifischer Endkappen

Ablauf für Sonderanfertigungen

Die richtige Endkappengröße kaufen: Legen Sie die passende Größe in den Warenkorb (Sonderanfertigung 85 mm, 115 mm oder 165 mm) und schließen Sie den Checkout ab.
DXF-Datei herunterladen: Verwenden Sie den Link im Download-Bereich unten, um die richtige 2D-CAD-Vorlage für Ihre gewählte Größe herunterzuladen.
DXF bearbeiten: Öffnen Sie die Datei in einer CAD-Software (z. B. AutoCAD, Fusion 360). Markieren Sie die Bohrungspositionen mit Kreisen. Unterstützte Durchgangsbohrungsdurchmesser sind M6 (6.1 mm), M8 (8.1 mm), M10 (10.1 mm), M14 (14.1 mm), M16 (16.1 mm). Kontaktieren Sie uns, wenn Sie eine andere Größe benötigen.
Design einreichen: Senden Sie Ihre bearbeitete DXF-Datei per E-Mail an contact@blu-sub.com und geben Sie Ihre Bestellnummer sowie die benötigte Menge an. Planen Sie 2 zusätzliche Werktage für die Bearbeitung ein.

DIY-Individualisierung (Blanko-Endkappen)

Alternativ können Sie Ihre eigenen Bohrungen in Blanko-Endkappen anbringen (aufgeführt als „Endkappe Blanko – keine Bohrungen“). Verwenden Sie eine Ständerbohrmaschine oder geführte Ausrüstung, um senkrechte, wasserdichte Bohrungen sicherzustellen. Prüfen Sie Ihr Layout im Voraus mit den tatsächlichen Komponenten oder Durchführungen, die Sie montieren möchten.

Detaillierte Anweisungen finden Sie im Schritt-für-Schritt-Leitfaden zur Individualisierung einer Endkappe.

Wichtige Warnhinweise

O-Ring-Kontaktfläche nicht verkratzen: Jede Beschädigung kann zu Undichtigkeiten oder Dichtungsversagen führen. Stellen Sie die Verwendung ein, wenn die Dichtfläche beeinträchtigt ist.
Freiraum für rückseitige Mutter: Bei Varianten mit Durchgangsbohrungen dürfen mit Muttern gesicherte Durchführungen nicht über die kreisförmige vertiefte Stufe auf der Rückseite der Endkappe hinausragen. Beachten Sie das Maß Vertiefungsfläche (B) in der Tabelle der technischen Spezifikationen.
Haftungsausschluss zur Tiefenbewertung: Kundenspezifische oder vom Benutzer gebohrte Endkappen werden nach Ihren Vorgaben gefertigt. Blu-Sub garantiert keine Druckfestigkeitsbewertungen für modifizierte Einheiten. Verwendung auf eigenes Risiko — wir haften nicht für Undichtigkeiten oder Ausfälle aufgrund falscher Bohrungen, Abdichtung oder Konstruktion.

Kompatibel mit Subsea-Aluminiumflansch

Separat erhältlich

Ein Subsea-Aluminiumflansch ist erforderlich, wenn Blu-Sub-Aluminiumrohre oder Acrylrohre verwendet werden. Der Flansch bildet eine starre Schnittstelle, die eine sichere Befestigung der Endkappen am Rohrkörper ermöglicht und gleichzeitig die korrekte Kompression der O-Ringe für eine wasserdichte Abdichtung sicherstellt.

Er dient außerdem als strukturelle Montagebasis für die Endkappe, richtet die Komponenten präzise aus und trägt dazu bei, den Druck unter Tiefseebedingungen gleichmäßig zu verteilen.

Flansche sind auf den Rohrdurchmesser abgestimmt—erhältlich in Größen von 85 mm, 115 mm oder 165 mm—und müssen mit kompatiblen Schrauben und Abdichtungsmethoden installiert werden, um die Integrität des Gehäuses in Subsea-Umgebungen sicherzustellen.

Subsea-Aluminiumflansch

Ausgelegt für: Blu-Sub-Gehäuserohre

Separat erhältlich

Kompatibel mit Subsea-Gehäuserohren aus Acryl
Leichtes, optisch klares Rohr, ideal für Subsea-Systeme mit Bildverarbeitung. Die Blu-Sub Aluminium-Endkappe wird sicher über einen Flansch montiert und bildet eine wasserdichte Abdichtung. Kompatibel mit Tray-Sets zur Organisation der internen Elektronik.

Kompatibel mit Subsea-Gehäuserohren aus Aluminium
Robustes, druckfestes 115 mm-Gehäuse für den Tiefseeeinsatz. Die Blu-Sub Aluminium-Endkappe wird über einen Flansch angebunden und bietet eine dauerhafte Abdichtung mit einer Tiefenbewertung von 1,000 m / 3,281 ft. Tray-Sets passen sicher hinein und bieten thermische und strukturelle Unterstützung.

Alternative Optionen für 115 mm-Rohrsysteme

Separat erhältlich

Subsea-Polymerflansch & Endkappe 115 mm: Leichte und kostengünstige Option für Flachwasseranwendungen. Geeignet für universelle Gehäuse bis zu einer Tiefe von 30 m / 98 ft.

Subsea-Optikkuppel-Endkappe 115 mm: Weitwinkelkuppel aus Polycarbonat (PC) für Kamera- und bildbasierte ROV-Systeme. Erfordert den separat erhältlichen Subsea-Aluminiumflansch und einen Kuppelhaltering, der zur Montage mit acht Montageschrauben befestigt wird. Tiefenbewertung: 1,000 m / 3,281 ft.

Subsea-Optikglasflansch & Endkappe 115 mm: Hochklares, flaches Glasfenster für optische Sensoren und Bildgebungssysteme. Bietet eine höhere Druckbeständigkeit als Acryl. Tiefenbewertung: 300 m / 984 ft.

Aluminium- vs. Acryl-Endkappen

Acryl- vs. Aluminium-Endkappen

Aluminium-Endkappe
Besser geeignet für größere Subsea-Tiefen und längere Druckbelastung sowie toleranter gegenüber häufiger Montage/Demontage. Einige Aluminium-Endkappenvarianten bieten Optionen mit Gewindebohrungen. Undurchsichtige Ausführung, wenn keine Sicht auf das Innere erforderlich ist.

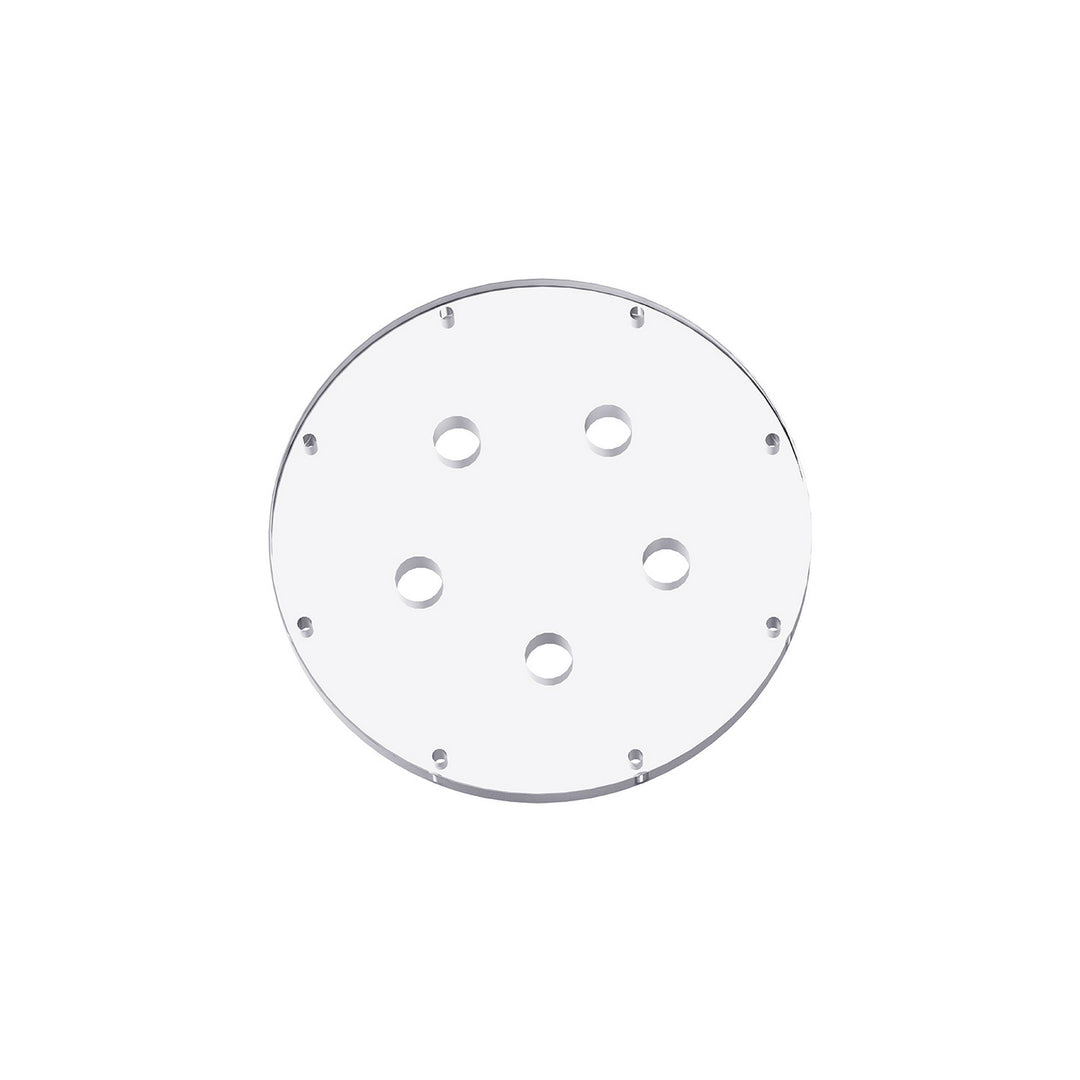

Alternative Option: Acryl-Endkappe
Aus transparentem Acryl CNC-gefräst und für außergewöhnliche optische Klarheit poliert. Für Flachwasser-, Kurzzeitanwendungen und seltene Montage/Demontage vorgesehen—Befestigungselemente nicht zu fest anziehen. Alle Varianten sind ausschließlich mit Durchgangsbohrungen ausgeführt (keine Gewindeoptionen). Acryl darf nicht mit Alkohol, Lösungsmitteln, aggressiven Reinigern oder Gewindesicherungsmitteln in Kontakt kommen; ausschließlich mit Wasser oder acrylgeeigneten Reinigern reinigen.

Acryl-Endkappen

VERSANDLISTE

1 × Endkappe
8 × Schrauben (6 für 85mm-Variante)

Technische Daten

Artikel	Material	Gewicht
85 Endkappe Blanko (keine Bohrungen)	Schwarz eloxiertes Aluminium	89g
85 Endkappe 6 Bohrungen (6×8.1 Durchgang)	Schwarz eloxiertes Aluminium	83g
85 Endkappe 7 Bohrungen (7×10.1 Durchgang)	Schwarz eloxiertes Aluminium	79g
85 Endkappe 8 Bohrungen (4×8.1 Durchgang + 4×10.1 Durchgang)	Schwarz eloxiertes Aluminium	80g
115 Endkappe Blanko (keine Bohrungen)	Schwarz eloxiertes Aluminium	226g
115 Endkappe 5 Bohrungen (5×10.1 Durchgang)	Schwarz eloxiertes Aluminium	214g
115 Endkappe 10 Bohrungen (10×10.1 Durchgang)	Schwarz eloxiertes Aluminium	207g
115 Endkappe 14 Bohrungen (14×10.1 Durchgang)	Schwarz eloxiertes Aluminium	200g
115 Endkappe 18 Bohrungen (11×10.1 Gewinde + 7×10.1 Durchgang)	Schwarz eloxiertes Aluminium	194g
165 Endkappe Blanko (keine Bohrungen)	Schwarz eloxiertes Aluminium	340g
165 Endkappe 8 Bohrungen (8×10.1 Durchgang)	Schwarz eloxiertes Aluminium	327g
165 Endkappe 16 Bohrungen (16×10.1 Durchgang)	Schwarz eloxiertes Aluminium	316g
165 Endkappe 24 Bohrungen (24×10.1 Durchgang)	Schwarz eloxiertes Aluminium	309g

Größe	Außendurchmesser (A)	Vertiefungsfläche (B)	Dicke (C)	Mounting Bohrungen (D)	Schraubenlochkreis (E)	Montagebohrungs-Vertiefung (F)
85 mm	85 mm	58 mm	6 mm	6×Ø3.1 mm	78 mm	3 mm
115 mm	115 mm	84 mm	8 mm	8×Ø3.1 mm	106.7 mm	3 mm
165 mm	165 mm	136 mm	6 mm	8×Ø3.1 mm	158 mm	3 mm

Hinweis: Nur die 115 mm 18-Loch-Variante enthält Gewindebohrungen (11× M10 Gewinde + 7× M10 Durchgang). Alle anderen Endkappenvarianten sind ausschließlich mit Durchgangsbohrungen ausgeführt.

Kann die Endkappe weiterhin verwendet werden, wenn die Kontaktfläche des O-Rings versehentlich zerkratzt wurde?
Nein, sie kann nicht verwendet werden, da die Gefahr von Undichtigkeiten besteht.

Sind sie mit Blu-Sub-Aluminiumrohren, Acrylrohren und Flanschen kompatibel?
Ja, sie sind mit Rohren derselben Größe kompatibel und können direkt ausgetauscht werden.

Ist es ein fehlerhaftes Produkt, wenn einige Linien auf der Oberfläche vorhanden sind?
Nein, einige Linien sind keine Kratzer — es handelt sich um Spuren, die das Werkzeug bei der Bearbeitung hinterlassen hat. Sie können normal verwendet werden, ohne die Abdichtung zu beeinträchtigen.

Sollten die O-Ringe jedes Mal eingefettet werden?
Ja, das Auftragen von Schmierfett hat mehrere Vorteile: Es hilft beim Auftragen, Staub und Verunreinigungen von O-Ringen zu entfernen, und ermöglicht es den O-Ringen, für eine einfachere Montage in der Nut zu haften.

Kann ich eine Acryl-Endkappe mit einem kundenspezifischen Lochbild bestellen?
Ja. Wählen Sie auf der Produktseite der Subsea-Acryl-Endkappe die Option Sonderanfertigung im erforderlichen Durchmesser und folgen Sie anschließend den Anweisungen zum Vorbereiten und Einreichen Ihrer DXF-Zeichnung. Kundenspezifische Layouts werden auf Bestellung gebohrt und verwenden ausschließlich Durchgangsbohrungen.

Warum gibt es für die 165-Endkappe keine M14- oder M16-Bohrung?
Aufgrund der großen Anzahl an Bohrungen und Größen ist es nicht möglich, alle Bohrungen auf Lager anzubieten. Sie können jedoch tatsächliche Gewindeschrauben oder eine gedruckte Bohrschablone zum Vergleich verwenden. Einige der M10-Bohrungen können auf M14 oder M16 aufgerieben werden. Beim Aufreiben oder Bohren mit einer nicht porösen Abdeckung muss die Oberfläche nach dem Bohren nicht erneut oxidiert werden, da die Bohrung nicht mit Wasser in Kontakt kommt und nach dem Öffnen direkt verwendet werden kann.

Bieten Sie transparente Acryl-Endkappen an?
Ja. Unsere Subsea-Acryl-Endkappe wird aus transparentem Acryl CNC-gefräst und für optische Klarheit poliert. Sie ist in Durchmessern von 85 mm, 115 mm und 165 mm erhältlich und für Flachwasser-, Kurzzeitanwendungen sowie seltene Montage/Demontage vorgesehen. Alle Varianten verwenden ausschließlich Durchgangsbohrungen; Optionen mit Gewindebohrungen sind nicht verfügbar. Spezifikationen und Handhabungshinweise finden Sie auf der Produktseite der Acryl-Endkappe.

Bieten Sie Endkappen mit Gewindebohrungen an?
Ja. Nur die 115 mm 18-Loch-Version enthält Gewindebohrungen (11× M10 Gewinde + 7× M10 Durchgang). Alle anderen Endkappenvarianten sind ausschließlich mit Durchgangsbohrungen ausgeführt.

Enthalten Blanko-Aluminium-Endkappen selbstklebende Lochmarkierungsaufkleber?
Nein. Blanko-Aluminium-Endkappen enthalten keine Aufkleber. Selbstklebende Lochmarkierungsaufkleber werden nur mit dem Subsea-Polymerflansch & Endkappe geliefert.

3D-Modellanzeige

Hinweis: Das oben dargestellte 3D-Modell dient nur zu Referenzzwecken. Es kann Komponenten, Zubehör oder alternative Größen enthalten, die nicht im Lieferumfang enthalten sind. Zur Vereinfachung wird in der Regel nur eine repräsentative Größe angezeigt, wenn mehrere Varianten existieren. Bitte beachten Sie den Versandleitfaden des Produkts für detaillierte Informationen zu den enthaltenen Komponenten und größenspezifischen Unterschieden.
